PWM變頻器的主電路結構

PWM(脈沖寬度調制)是利用半導體器件的開通和斷開來把直流電壓變成一定形狀的電壓脈沖序列，從而實現變頻、變壓及控制和消除諧波，達到調節輸出量和波形的一種調制方式。

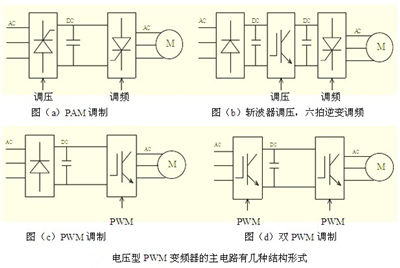

調制的目的是利用PWM技術可控制逆變器的輸出波形，使諧波含量減少；諧波的減少是以減少基波幅度為代價。其主電路主要有四種形式，如下圖：



圖a為可控整流調壓，六拍逆變調頻，即PAM調制；

圖b為不可控整流，斬波器調壓，六拍逆變調頻；

圖c為不可控整流，PWM逆變調壓調頻，簡稱PWM調制；

圖d PWM可控整流，PWM逆變調壓調頻，簡稱雙PWM調制。



現在市面銷售比較多的變頻器多數屬于圖c不可控整流、PWM逆變調壓調頻變頻器，如有特殊要求時，也可做成圖d PWM可控整流、PWM逆變調壓調頻變頻器。
