恒壓供水循環投切方案和順序控制方案的變頻調速電路是怎么樣的？

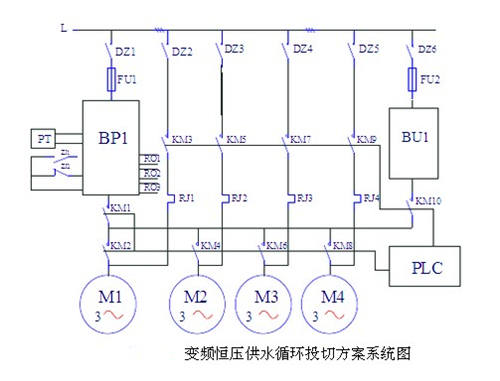

我們都知道供水的用量隨生產用水量的變化而改變。為使供水的水壓恒定，現在最常見的辦法是采用變頻恒壓供水系統，來實現恒壓供水。使用壓力變送器裝在主管網上檢測管網壓力信號，再將此壓力信號送到變頻器（PLC）的模擬信號輸入端口，由此構成壓力閉環控制系統，管網壓力的恒定依賴變頻器的調節控制。對于多泵情況，可以?xún)煞N不同的控制系統方案，一種是“循環投切方案”。順序控制方案系統圖如圖所示：
圖中：BP1—變頻器，BU1—軟啟動器，PT－壓力變送器，ZJ1、ZJ2－用于控制系統的起動/停止和自動/手動轉換。由圖可見，變頻器連接在第一臺水泵電機上，需要加泵時，變頻器停止運行，并由變頻器的輸出端口RO1～RO3輸出信號到PLC，由PLC控制切換過程。
另一種是“順序控制方案”，系統圖如圖所示
圖中：BPI--變頻器；BUI～BU4--軟起動器,PT—壓力變送器。由圖一可見，變頻器連接在M1水泵電機上，M2-M4接在軟起動器(或其它起動設備)上。
艾米克變頻器性能具有2路繼電器輸出；具有通訊功能，可實現與觸摸屏或PLC通訊。加裝了變頻器的恒壓供水系統能最大限度的減少消耗和節省電能消耗。自動節能運行，最大限度增加節電率。自動穩壓功能，最大限度保持電壓穩定。艾米克變頻器在國內市場經過十多年的發展，變頻器技術以達到全國領先水平，掌握國際領先的磁通矢量技術，應用于AMK3500磁通矢量系列一經推出即受到廣大客戶的一致好評。在各個領域行業機械上表現良好，成就艾米克獨特的品質保障。
