變頻器的充電限流電路四種形式

變頻器的充電限流電路常用電阻和交流接觸器并聯，也可用其它的元器件。由于結構不同，整流充電限流電路有四種形式。

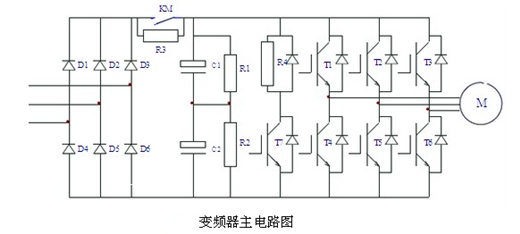

變頻器主電路圖所示為電阻和交流接觸器并聯形式如圖2：

圖中，限流電阻R3和交流接觸器KM組成整流充電限流電路。

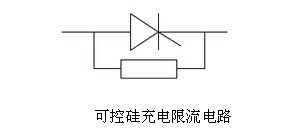

如果用一只可控硅代替交流接觸器，限流電阻與可控硅并聯組成了第二種整流充電限流電路。如下圖所示：



可控硅半控整流橋充電限流電路如下圖所示，R5和D7組成整流充電限流電路。

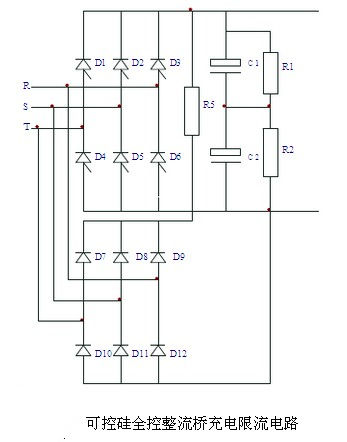

可控硅全控整流橋充電限流電路如下圖所示，R5和輔助充電整流橋D7~D12組成整流充電限流電路。
