變頻器與選配件的連接

變頻器是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器與選配件之間連接也是有講究的，正確的連接對變頻器也是很重要的。

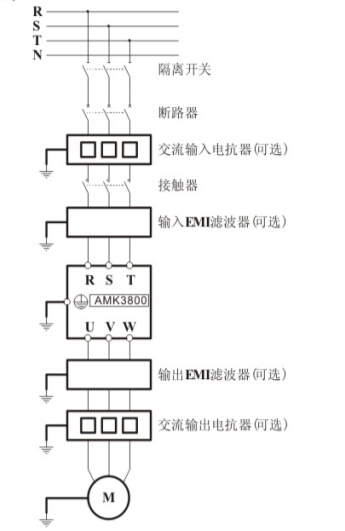

變頻器與選配件的連接要注意以下幾點：

（1）在供電電網和變頻器之間，安裝隔離開關等分斷裝置，用于在設備維修時的人身安全和強制斷電。

（2）變頻器供電回路必須安裝有過流保護作用的快熔絲或斷路器，避免故障范圍擴大。

 原則上不允許變頻器前端使用熔斷器（保險），避免變頻器輸入缺相造成輸入電路故障。

（3）交流輸入電抗器

 當電網供電質量不高時，應增設交流輸入電抗器。

 交流電抗器還可提高輸入側功率因數。

（4）接觸器僅用于供電控制。

（5）輸入側EMI濾波器

 可選配EMI濾波器來抑制從變頻器電源線發出的高頻傳導性干擾和射頻干擾。

（6）輸出側EMI濾波器

 可選配EMI濾波器來抑制變頻器輸出側產生的射頻干擾噪聲和導線漏電流。

（7）交流輸出電抗器

 變頻器到電機的連接大于50米時，建議安裝交流輸出電抗器，可減小漏電流和增大電機使用壽命。安裝時考慮交流輸出電抗器壓降問題。或提高變頻器的輸入輸出電壓，或電動機降額使用，以免燒毀電動機。



（8）安全接地線

 變頻器內部存在漏電流，為保證安全，變頻器和電機必須分開接地，接地電阻小于10Ω。接地線要盡量短。
