移動式螺旋提升機輸送污泥

產品介紹

移動式螺旋提升機是在普通螺旋提升機底部安裝了可以自由移動的輪子，可以根據現場要求任意移動，常被用于散狀物料裝車等不固定位置的作業。

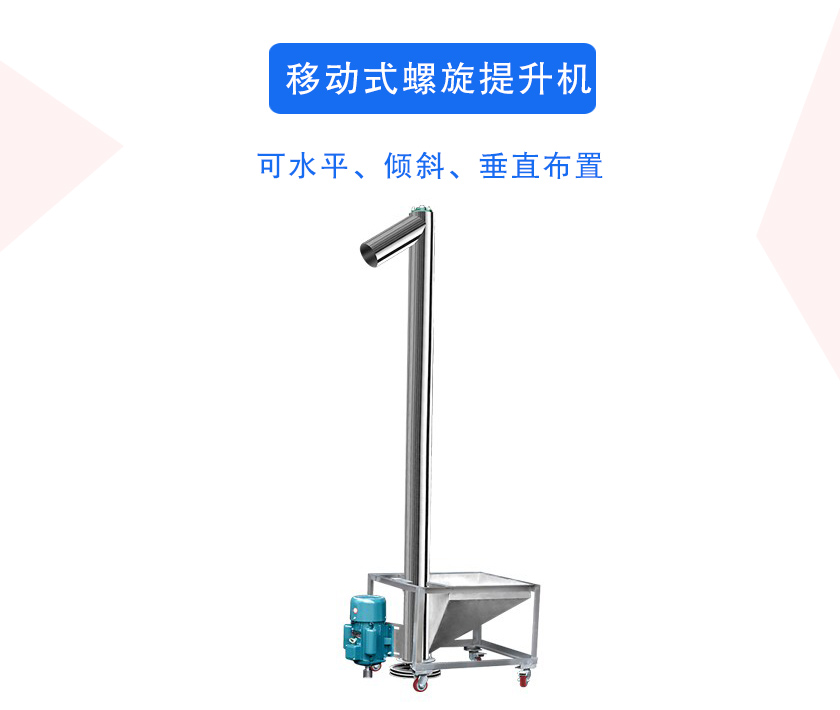

移動式螺旋提升機可水平、傾斜、垂直布置，并可與其他輸送工作裝置配合使用，完成集運、分送、攪拌、混合等項工作，特別適合混凝土攪拌站從水泥倉到攪拌機或從水泥倉到配料機之間的散狀水泥輸送。

行業應用

移動式螺旋提升機適用于輸送各種粉狀、粒狀、小塊狀的散狀物料，如粘土粉、煤粉、水泥、砂、谷粒、小塊煤等，不適宜輸送粘性大、易結塊、易變質的物料。

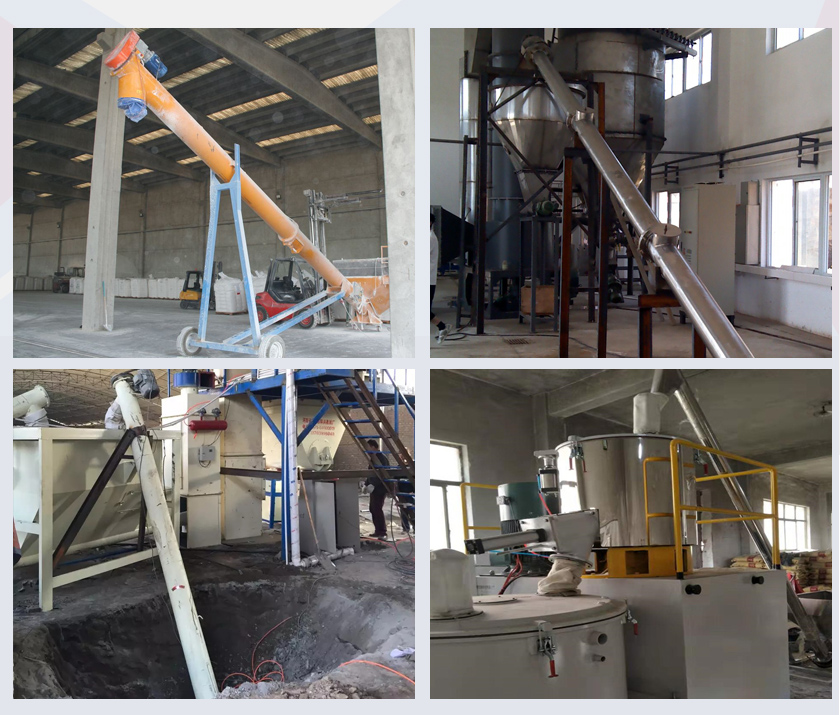

現場視頻

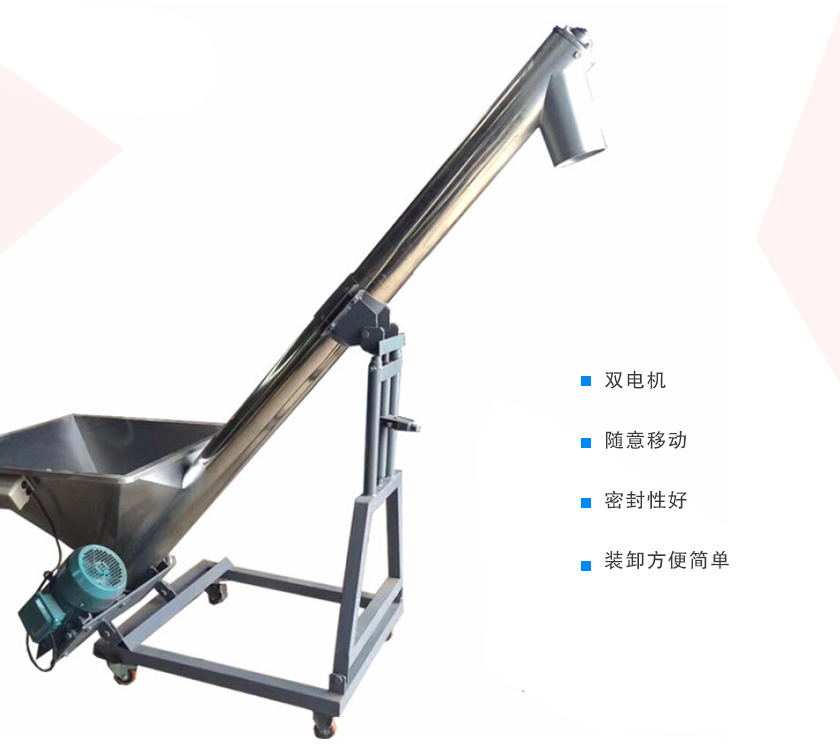

突出優勢

1、設備下部安裝有萬向輪，可隨意移動。

2、采用雙電機，螺旋電機和振動電機，各自獨立控制。

3、料箱采用分離式設計，料箱振動且幅度可調，裝卸方便簡單。

4、螺旋可反向排料，料管下端有閘門放料，整條螺旋可以方便取出。

5、密封性好，可減少物料輸送過程中的粉塵污染。

6、進料口和傾斜角度可根據現場情況設計安裝，也可設計成可調傾斜角度的形式。

結構及細節

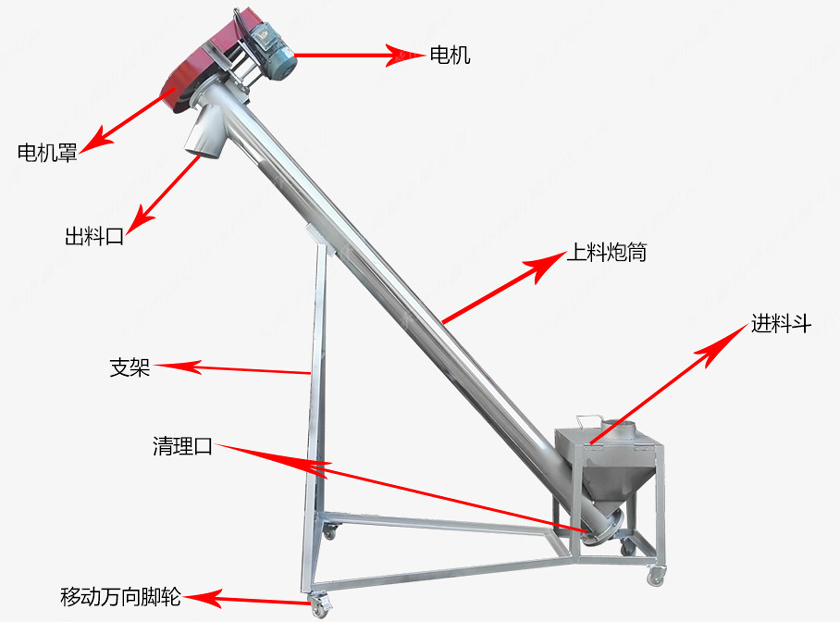

移動式螺旋提升機由萬向輪、電動機、減速器、基座、上軸承座、出料口、殼體、螺旋葉片、進料口、下軸承座等。

工作原理

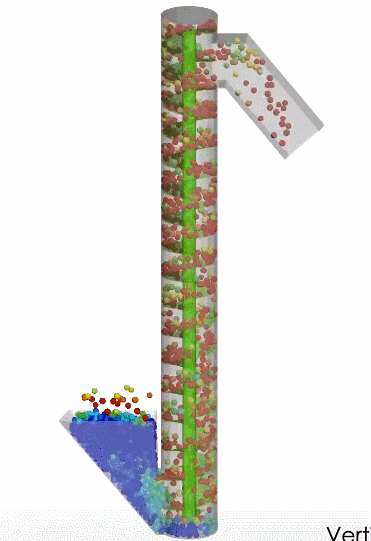

移動式螺旋提升機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設置有密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
