產品介紹

U型螺旋輸送機采用"u"形機槽、較低的螺旋裝束及固定安裝的結構，u形槽采用分段式法蘭連接，便于更換及維修內部襯套。U型螺旋輸送機適合水平或小傾角輸送，傾斜角度不超過25°，可單點進料或出料，也可多點進料或出料，對于粉塵較大以及對環境有要求的場合具有極大的優勢。另外。輸送機上部加防雨型機蓋，密封性好，輸送過程基本屬于密閉式運輸,，可有效降低室內異味外泄或外部灰塵進入。

U型螺旋輸送機輸送污泥

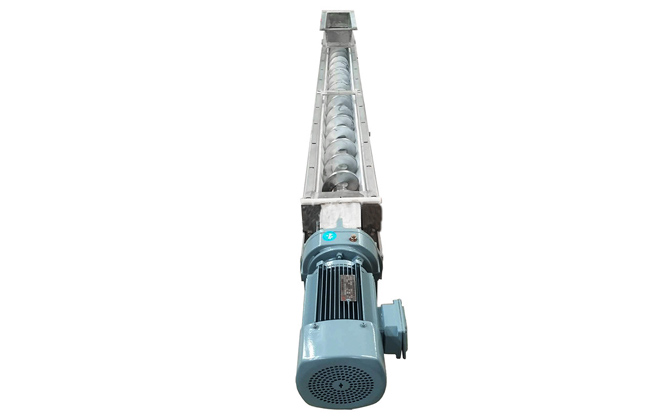

U型雙螺旋輸送機輸送粘土

U型螺旋輸送機主要由U型槽體、螺旋葉片、驅動裝置、支架、進料口和出料口組成，適用于輸送粉狀、顆粒狀、小塊狀的物料，例如糧食、水泥、化肥、塑料顆粒、礦粉等。由于其結構緊湊、占地面積小、密封性好、輸送效率高、運行平穩等優點，在化工、建材、食品、冶金等行業得到了廣泛應用。與其他類型的螺旋輸送機相比，U型螺旋輸送機更適合輸送易于堵塞的物料，并且其槽體可以根據需要進行設計和定制，以適應不同的輸送需求。

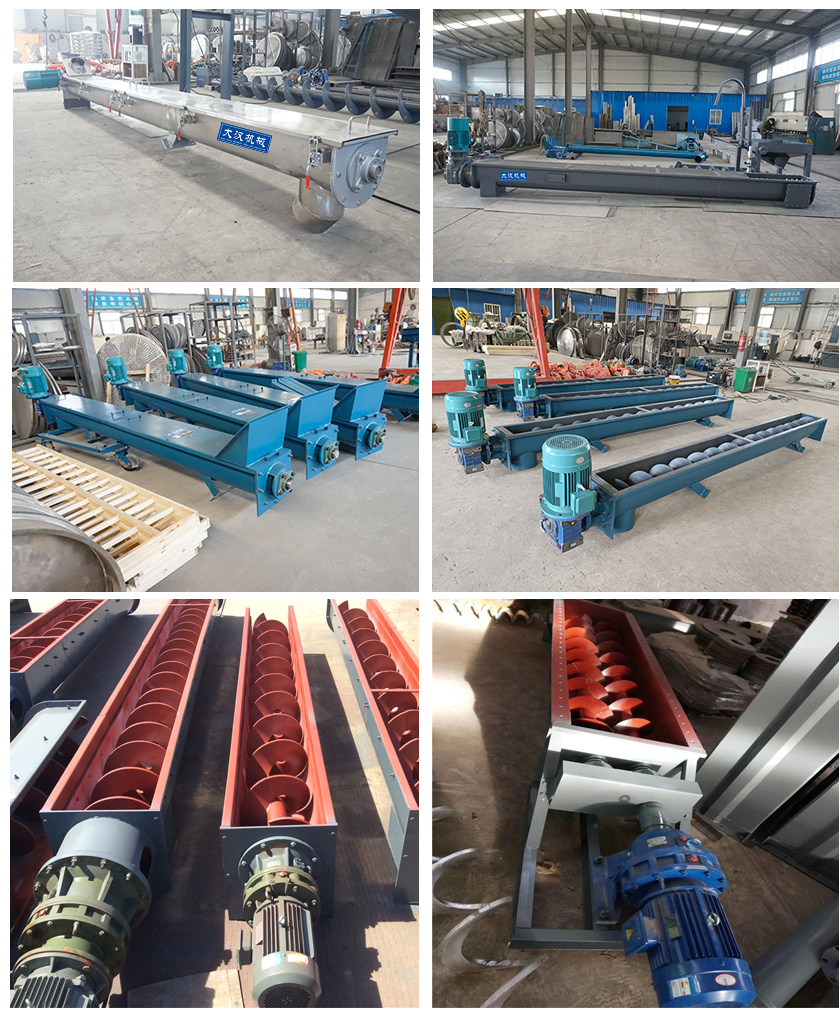

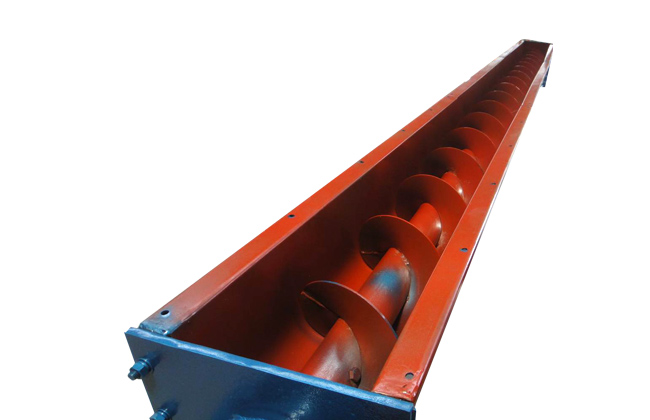

產品圖片

產品分類

U型螺旋輸送機是一種常見的物料輸送設備，廣泛應用于農業、食品加工、化工、礦山等行業。根據其結構和材質的不同，U型螺旋輸送機可以進一步細分為多種類型。以下是詳細的分類介紹：

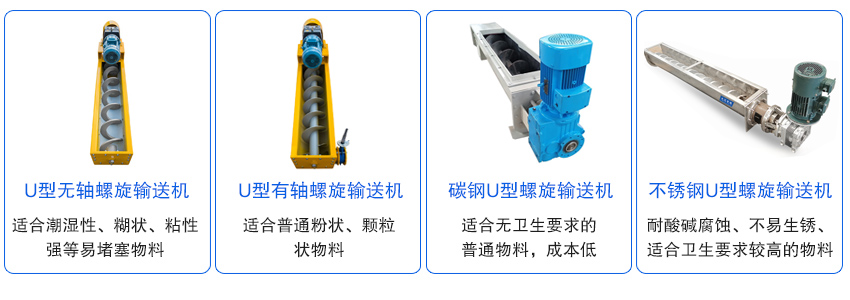

1、按結構分：

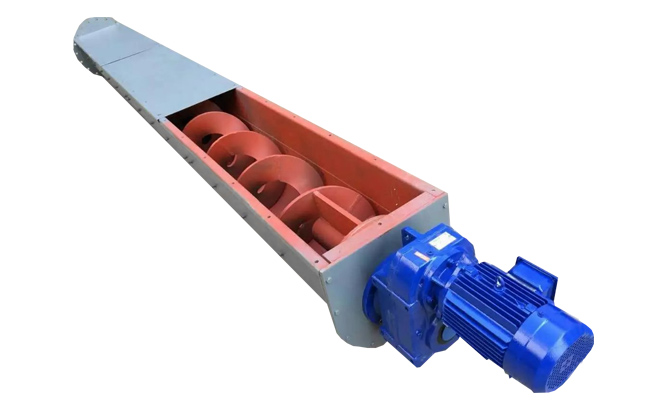

u型無軸螺旋輸送機：主要用于顆粒狀/粉狀物料、濕的/糊狀物料、半流體/粘性物料、易纏繞/易堵塞物料、有特殊衛生要求的物料。

u型有軸螺旋輸送機：主要用于不易粘黏的物料，且具有一定的摩擦。對螺旋輸送機的耐磨性有一定的要求。

2、按材質分：

碳鋼u型螺旋輸送機：主要用于水泥、煤炭、石料等磨損較大，無特殊要求的行業。

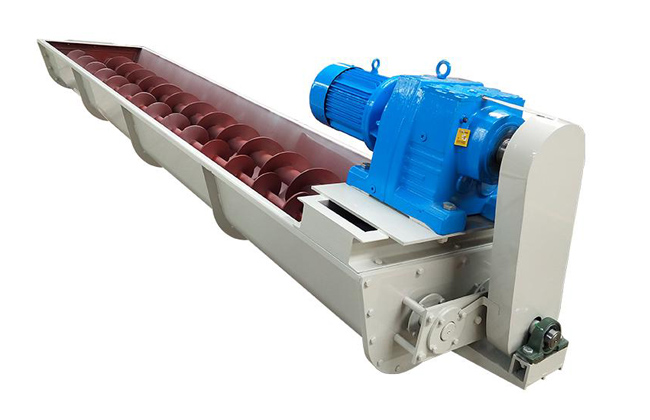

不銹鋼u型螺旋輸送機：主要用于糧食、化工、食品等對輸送環境有要求的行業，清潔度高，并且不會對物料產生污染。

U型螺旋輸送機型號及參數

規 格		主要技術性能	驅動裝置	驅動裝置			重量
直徑	長度	產量(水泥) t/h	轉速	減速機		電動機
				型號	速比	功率
U 200	-10	9	60	ZQ250	23.34	1.1	726
U 200	-20	9	60	ZQ250	23.34	1.5	1258
U 250	-10	15.6	60	ZQ250	23.34	2.2	960
U 250	-20	15.6	60	ZQ250	23.34	3	1750
U 300	-10	21.2	60	ZQ350	23.34	3	1373
U 300	-20	21.2	60	ZQ350	23.34	4	2346
U 400	-10	51	60	ZQ400	23.34	5.5	1911
U 400	-20	51	60	ZQ500	23.34	11	2049
U 500	-10	87.5	60	ZQ400	23.34	7.5	2381
U 500	-20	87.5	60	ZQ650	23.34	18.5	5389
U 600	-10	134.2	45	ZQ750	23.34	22	3880
U 600	-10	134.2	45	ZQ850	23.34	55	7090

突出優勢

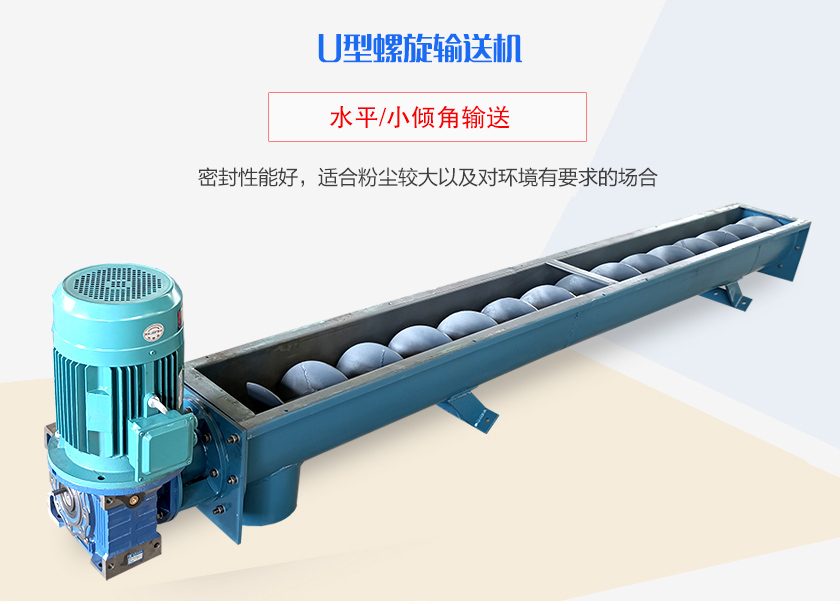

U型螺旋輸送機是適宜小范圍作業，輸送穩定，在輸送場地限制的情況下可以很好的發揮作用。密封性能好，對于粉塵較大以及對環境有要求的場合具有極大的優勢，可以避免輸送過程中揚塵現象的產生。但是U型輸送機不適宜長距離輸送，造價較皮帶輸送機來說較大，對易碎物料容易產生擠壓等破壞。

進口加厚螺旋：厚度在6~8mm左右，也可以根據物料的耐磨程度來加厚。

多種材質可選：機殼材質有碳鋼/不銹鋼，輸送物料廣泛。

輸送量大：單機輸送長達80m，每小時輸送量在458m3/h。

不堵料：出料口設置清掃裝置，確保物料不堵塞，輸送更可靠。

不揚塵：吊軸承采用滑動軸承設有防塵密封裝置，密封效果好。

布置靈活：水平/大傾角均可連續輸送，適用于更多不同的應用場景。

高效率輸送：小直徑、高轉速、變螺旋的螺旋體設計，確保產品在工作過程中順暢、快速均勻上料。

多元化的聯接：進、出料口可采用萬向球、布袋、法蘭等連接方式。

為什么選擇大漢U型螺旋輸送機

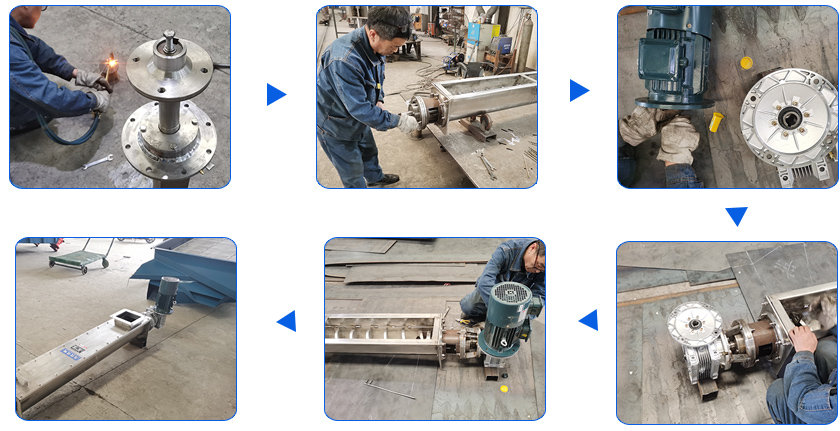

新鄉大漢生產U型螺旋輸送機已有12年經驗，U型螺旋輸送機型號齊全，可提供免費選型和圖紙設計，擁有各種車床、銑床、安裝車間、噴涂車間、庫房等加工車間以及各種切割機、折彎機、拋光機加工設備，從設計、繪圖、加工、組裝、噴漆、質檢、試機、包裝發貨等提供一站式服務，提供12個月的質量保修，終身提供維護服務。

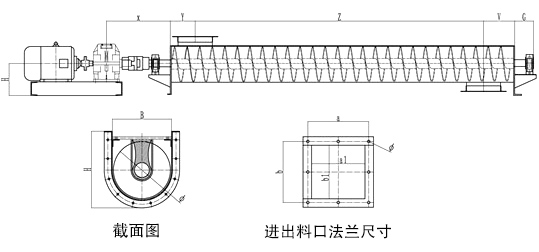

細節與結構

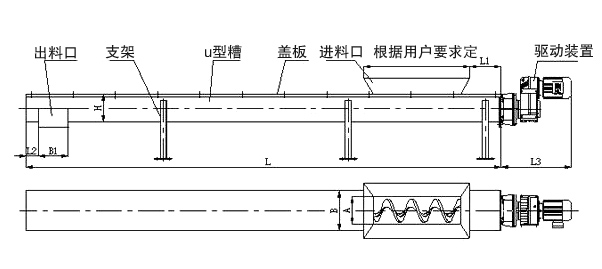

U型螺旋輸送機主要由主要由驅動裝置、頭部裝配、機殼、螺旋體、槽體襯板、進料口、出料口、機蓋（需要時）、底座等組成。

驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

螺旋葉片：一般材質為不銹鋼或碳鋼。如考慮使用壽命，建議使用高強度耐磨鋼加工的螺旋輸送葉片。

機殼：為"U"形槽式，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。

槽體襯板：采用高強度工程塑料高分子聚乙烯制作而成，吸附性弱，不粘料、耐磨損、抗腐蝕。

進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

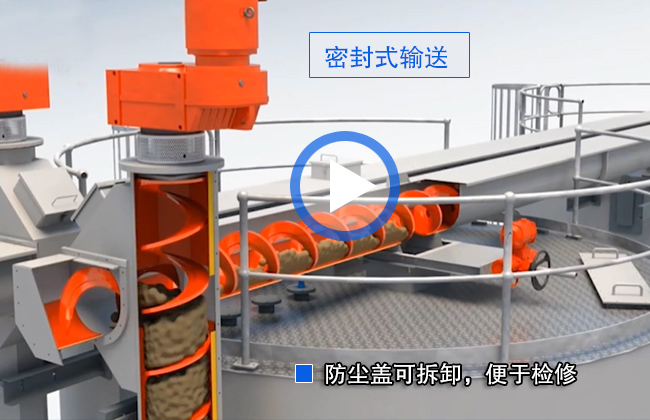

工作原理

u型螺旋輸送機旋轉軸上焊有螺旋葉片，工作時螺旋葉片會發生旋轉產生的向前的動力，從而迫使物料推移完成輸送，這個過程中物料之所以沒有跟著葉片一起旋轉，是因為一是物料自身受到的重力，而是設備內殼對物料產生的摩擦阻力。

行業應用

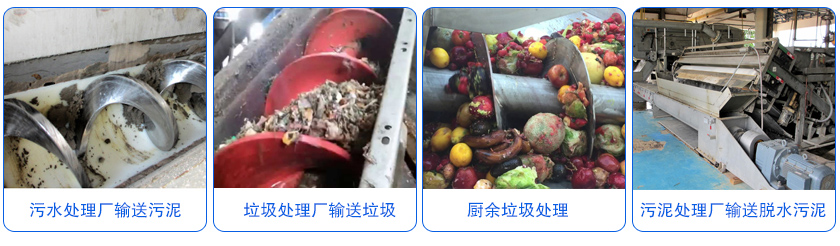

U型螺旋輸送機用于適合小傾角、小范圍輸送粉狀，顆粒狀及小塊狀物料，廣泛應用于糧食、化工、建材、冶金、礦山、電力等部門，以下是幾種常見的應用場合：

污水處理廠：可用于污水處理廠輸送固體雜物，如粗、細格柵清污機柵渣和污泥脫水機的泥餅等物料。

垃圾處理廠：家庭廚房、餐廳、飯店、食堂、市場及其他行業所產生的的廚余垃圾或生活垃圾，不銹鋼材質可防止因腐蝕性物料對機器造成損壞。

工業廢料處理：如鍋爐上煤系統，固體廢料焚燒等。

水泥配料廠：用于水泥、粉煤灰等粉料輸送，輸送過程中還可對物料實現混合、攪拌的目的，以防止混凝土結塊。

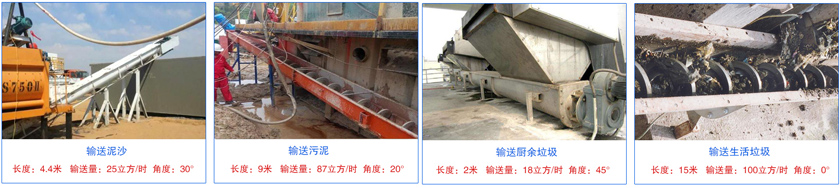

客戶案例

U型螺旋輸送機選型須知

輸送物料：粉狀干物料、比重不易過重。

安裝角度：0-15°

輸送長度：傾斜角度越大，輸送長度不宜過長。

電機功率：根據輸送長度、傾斜角度、輸送量等來確定需要選用的電機功率，選大不選小。

螺旋轉速：根據規格型號、傾斜角度選用u型螺旋輸送機轉速，傾斜角度越大，轉速越快。

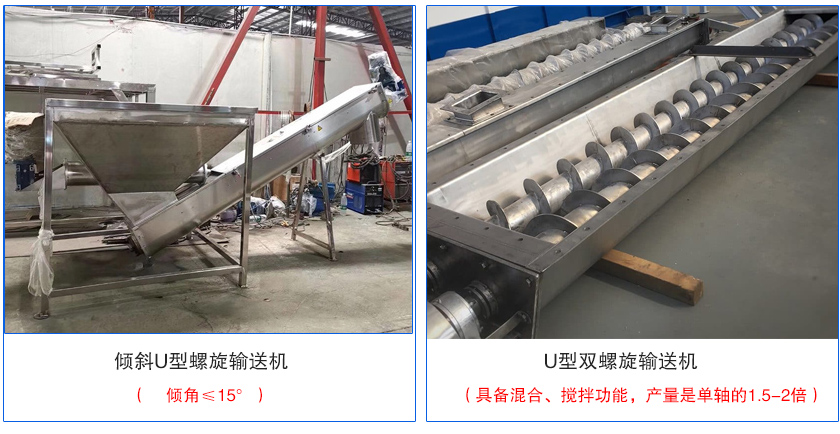

除常規型號外，我們的U型螺旋輸送機還支持型號定制：

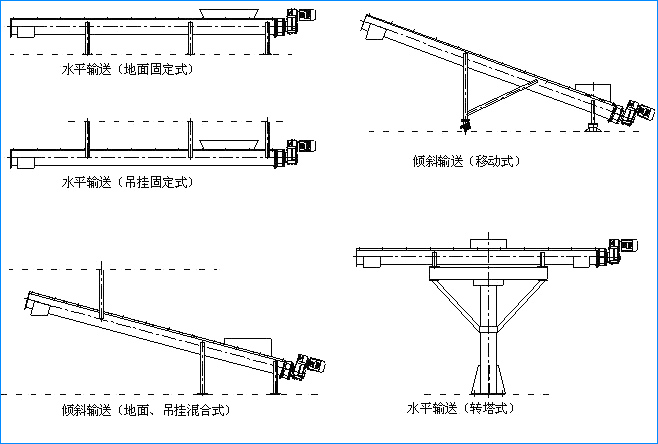

U型螺旋輸送機安裝方式

U型螺旋輸送機根據需要可提供吊掛式；地面、吊掛混合式；移動式以及可繞進料口軸線回轉式、轉塔式。其安放布置一般為水平放置，也可以傾斜放置，但傾斜角度一般不超過25°。

備注：U型螺旋輸送機角度越大，同等速比和型號螺旋輸送機，輸送量就會減弱。

安裝要求

1、進、出料口現場安裝應使進出料口的法蘭支撐面與螺旋機的本體軸線平行，與相連接的法蘭應緊密貼合不得有縫隙。

2、安裝好后應檢查減速機是否加足潤滑油，然后進行無負載試車，在進行連續半小時以上試運轉受，檢查螺旋機裝配。

3、運轉應平穩可靠，緊固件無松動現象，減速器無滲油、無異常聲響，電氣設備安裝可靠。運轉2小時后，軸承升溫不大于30℃，潤滑密封良好。

4、機殼法蘭之間應連接平整、彌合，機殼內表面處錯位偏差≤2mm。

5、U型螺旋輸送機中間吊瓦軸承應可靠的固定在機殼吊耳上，與相鄰螺旋連接后螺旋轉動均勻，不得有被卡住現象。安裝時可在吊軸承底座與機殼吊耳間加調整墊片，以保證各吊軸承同軸，安裝后螺旋體軸線的同軸度規定。

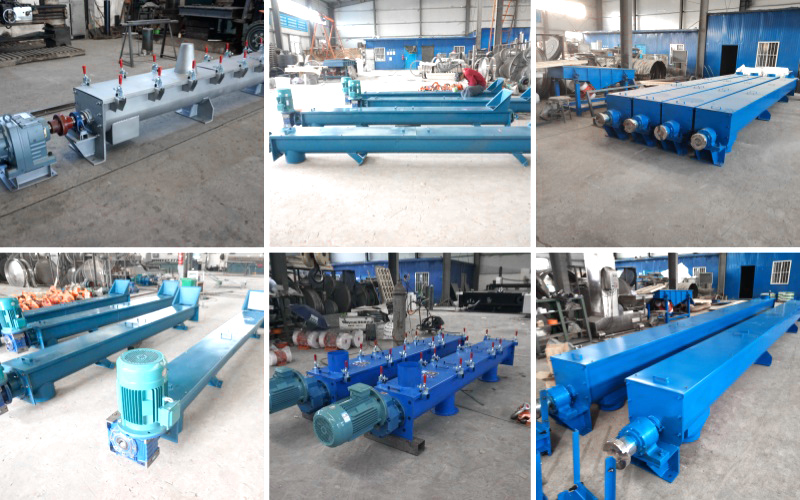

U型螺旋輸送機生產廠家

新鄉大漢是一家專業從事各類振動設備和輸送設備研發、生產、銷售的高新技術企業。廠家擁有現代化的生產基地和先進的制造設備。作為U型螺旋輸送機的知名生產廠家，新鄉大漢以其優良的產品質量和完善的售后服務在行業內享有良好聲譽。

產品特點

新鄉大漢生產的U型螺旋輸送機采用優質碳鋼或不銹鋼制造，具備高效、耐用、運行平穩等特點。產品設計合理，結構緊湊，易于安裝和維護，適用于粉狀、顆粒狀及小塊狀物料的水平或傾斜輸送。

應用領域

大漢生產的產品廣泛應用于糧食加工、化工、礦山、建材等行業，廠家憑借其先進的技術和嚴格的質量控制體系，令每臺設備在出廠前都經過嚴格的檢驗，滿足客戶的不同需求。

服務保障

新鄉大漢注重客戶體驗，提供全方位的技術支持和售后服務，包括設備安裝、調試、維護及技術培訓，保證客戶在使用過程中無后顧之憂。大漢致力于為客戶提供高性價比的輸送解決方案，贏得了廣大用戶的信賴與好評。
