小型螺旋輸送機輸送污泥

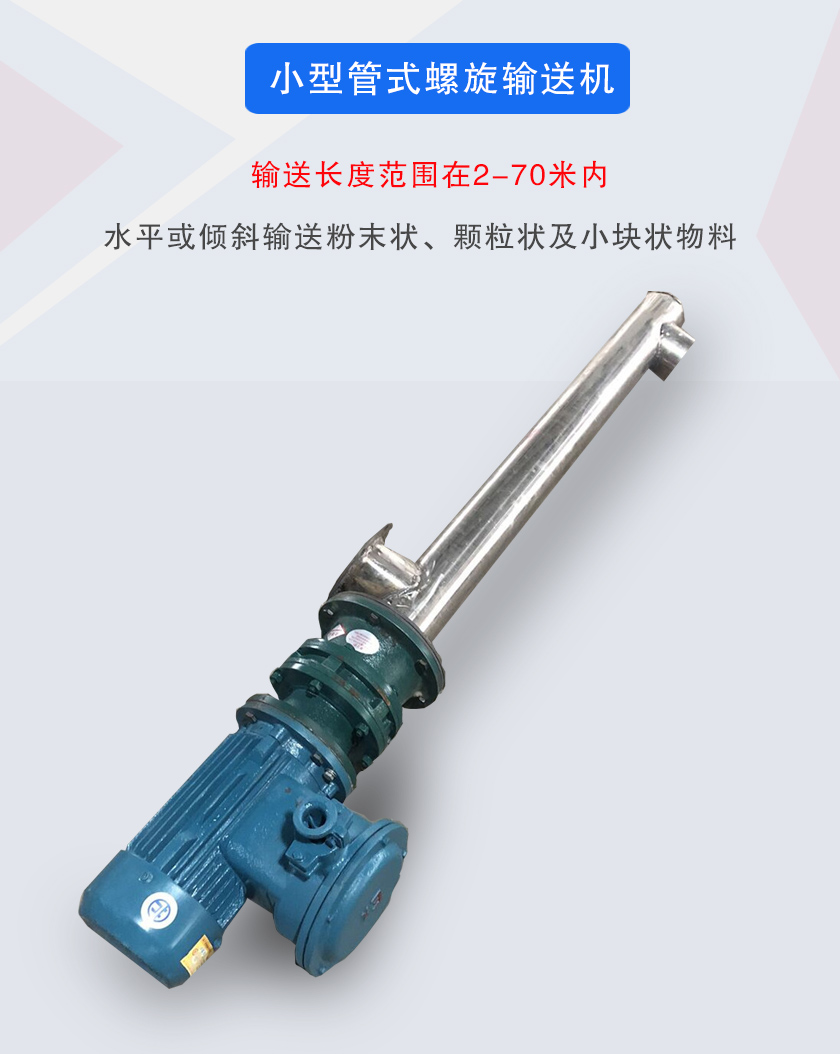

小型管式螺旋輸送機是小型螺旋輸送機的一種，專門用于對輸送量要求小的用戶而設計的，采用封閉式無縫鋼管，轉速高，輸送物料均勻，可以水平或傾斜輸送粉末狀、顆粒狀及小塊狀物料。

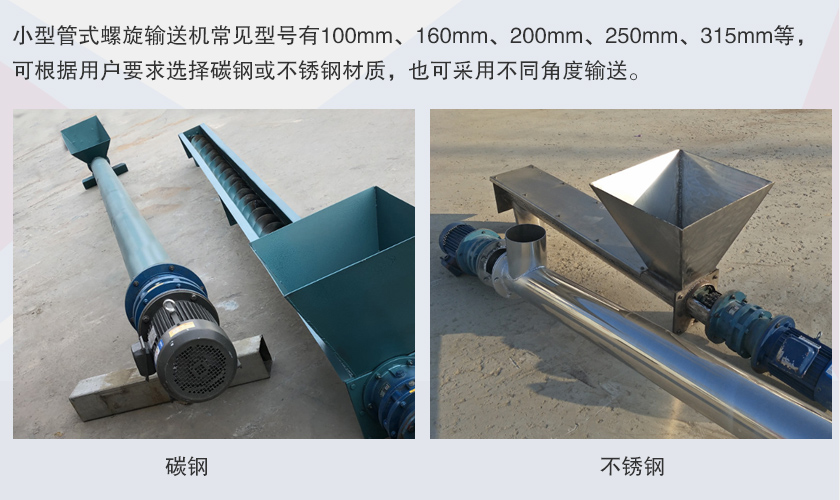

小型管式螺旋輸送機常見型號有100mm、160mm、200mm、250mm、315mm等，可根據用戶要求選擇碳鋼或不銹鋼材質，也可采用不同角度輸送。

小型螺旋輸送機型號及參數

LS型	100	160	200	250	315
GX型			200	250	300
螺旋直徑	100	160	200	250	315
螺距	100	160	200	250	315
轉速（r/min）	140	120	90	90	75
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4
轉速（r/min）	120	90	75	75	60
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7
轉速（r/min）	90	75	60	60	45
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4
轉速（r/min）	75	60	45	45	35
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4

行業應用

小型管式螺旋輸送機主要用于粉狀、顆粒狀及小塊狀物料的水平或傾斜輸送，如水泥、煤粉、化肥、谷物等，輸送物料溫度不應超過200℃，廣泛應用于建材、電力、化工、冶金、煤炭、糧食等行業。

現場視頻

小型管式螺旋輸送機視頻—輸送面粉

突出優勢

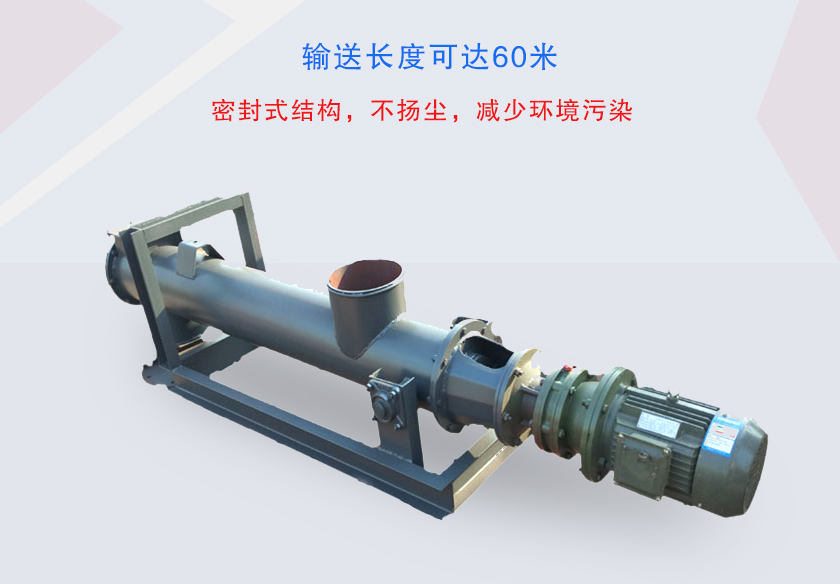

1、輸送長度可達60米，可根據用戶現場采用加長設計。

2、可以水平或傾斜布置，ls型傾角為150°，gx型為200°。

3、出料口設置有清掃裝置，可以防止物料堵塞在管內影響輸送效率。

3、密封式結構，不揚塵，減少環境污染。

細節與結構

小型管式螺旋輸送機主要由驅動裝置、螺旋軸、機殼、頭部裝配、槽體襯板、進料口、出倆口、機蓋、底座等部分組成。

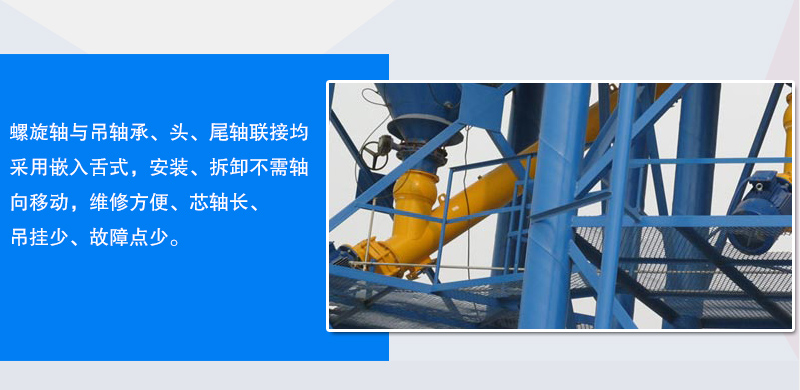

①螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需軸向移動，維修方便、芯軸長、吊掛少、故障點少。

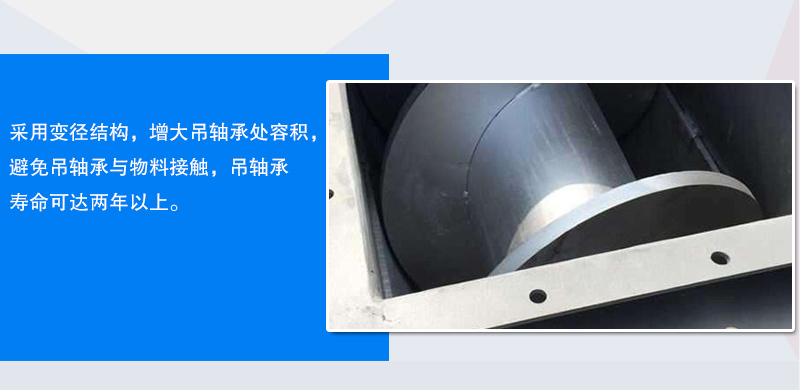

②采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸，吊軸承壽命可達兩年以上。

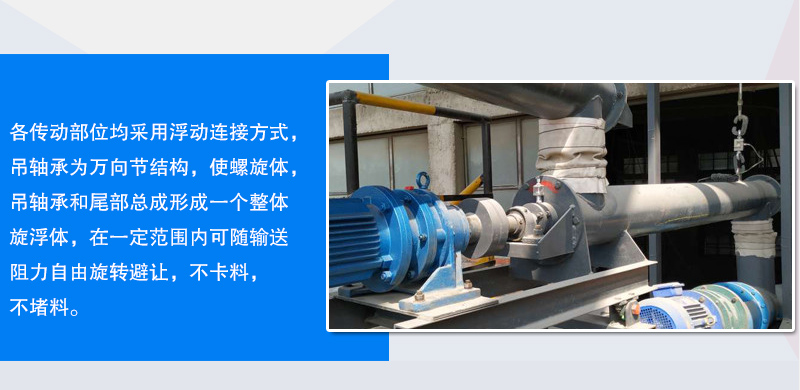

③各傳動部位均采用浮動連接方式，吊軸承為萬向節結構，使螺旋體，吊軸承和尾部總成形成一個整體旋浮體，在一定范圍內可隨輸送阻力自由旋轉避讓，不卡料，不堵料。

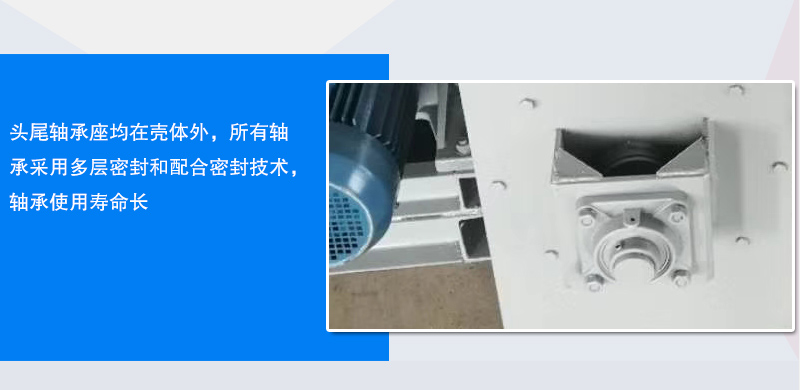

④頭尾軸承座均在殼體外，所有軸承采用多層密封和配合密封技術，軸承使用壽命長。

工作原理

小型管式螺旋輸送機是利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。

小型管式螺旋輸送機價格多少？

小型管式螺旋輸送機價格在3000-26000元之間。主要受其型號、材質等因素的影響，價格略微有所波動，大漢小型不銹鋼螺旋輸送機材質可分為碳鋼和不銹鋼兩種，不銹鋼材質的輸送機更具耐酸堿腐蝕性和耐高溫性，還可避免設備生銹對物料造成污染，所以在價格上會比碳鋼材質的貴一些，這兩者的差價一般在1500-2000元之間。

現場案例

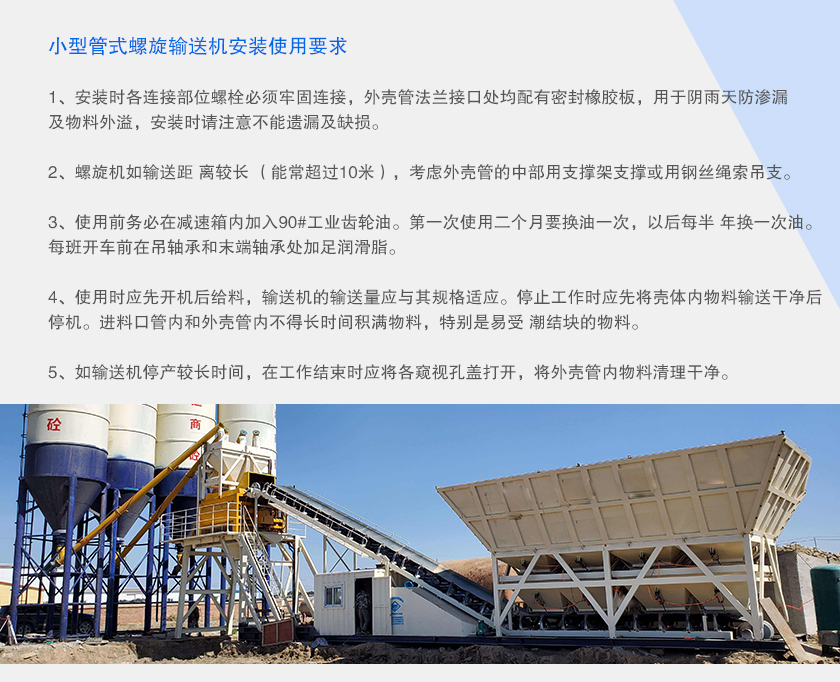

小型管式螺旋輸送機安裝使用要求

1、安裝時各連接部位螺栓必須牢固連接，外殼管法蘭接口處均配有密封橡膠板，用于陰雨天防滲漏及物料外溢，安裝時請注意不能遺漏及缺損。

2、螺旋機如輸送距 離較長 （能常超過10米），考慮外殼管的中部用支撐架支撐或用鋼絲繩索吊支。

3、使用前務必在減速箱內加入90#工業齒輪油。第一次使用二個月要換油一次，以后每半 年換一次油。每班開車前在吊軸承和末端軸承處加足潤滑脂。

4、使用時應先開機后給料，輸送機的輸送量應與其規格適應。停止工作時應先將殼體內物料輸送干凈后停機。進料口管內和外殼管內不得長時間積滿物料，特別是易受 潮結塊的物料。

5、如輸送機停產較長時間，在工作結束時應將各窺視孔蓋打開，將外殼管內物料清理干凈。
