產品介紹

絞龍螺旋輸送機簡稱絞龍輸送機，是利用旋轉的螺旋葉片推移物料而進行輸送，主要用于顆?；蚍蹱钗锪系乃捷斔汀A斜輸送、垂直輸送等形式，輸送距離根據機形不同而不同，一般從2米到70米。

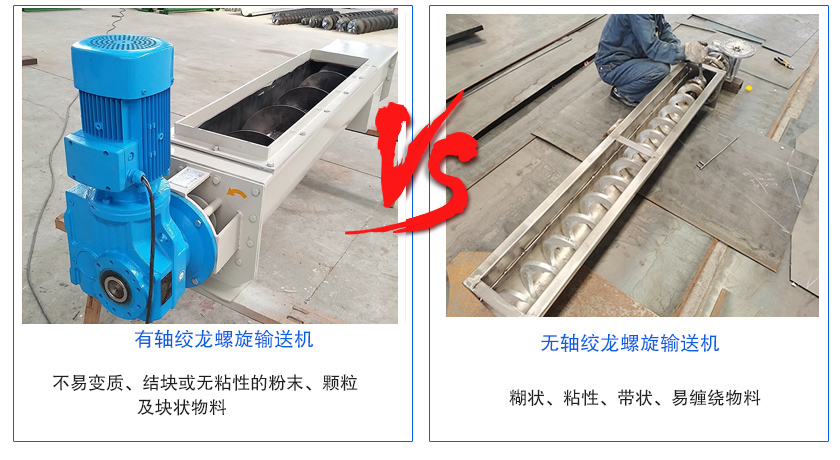

絞龍螺旋輸送機可分為有軸和無軸兩種，根據物料的不同可選擇兩種不同設計，兩端裝料和卸料，也可中間裝料和卸料，輸送方向可逆向，也可同時向兩個方向輸送物料，布置靈活，能同步完成物料的輸送和混合、攪拌、松散、加熱和冷卻等工藝。

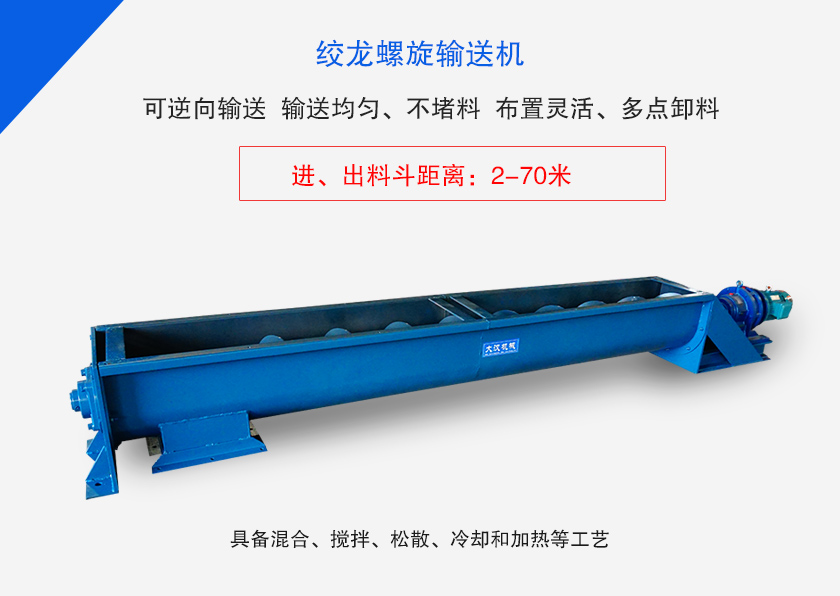

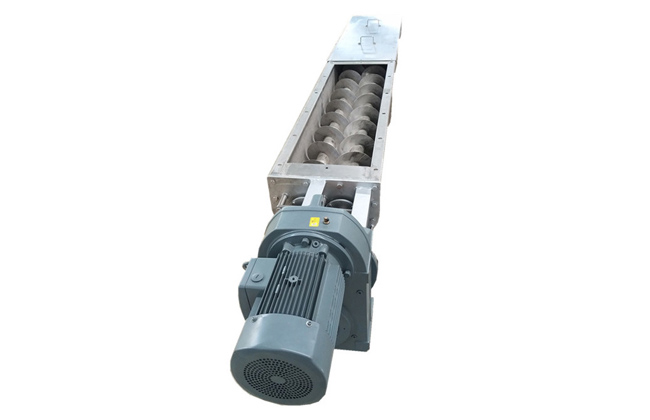

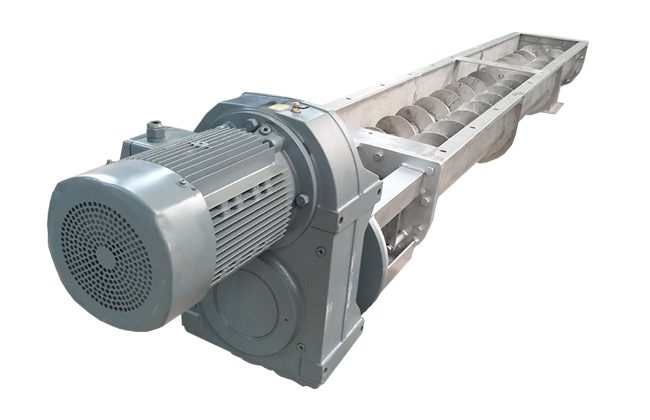

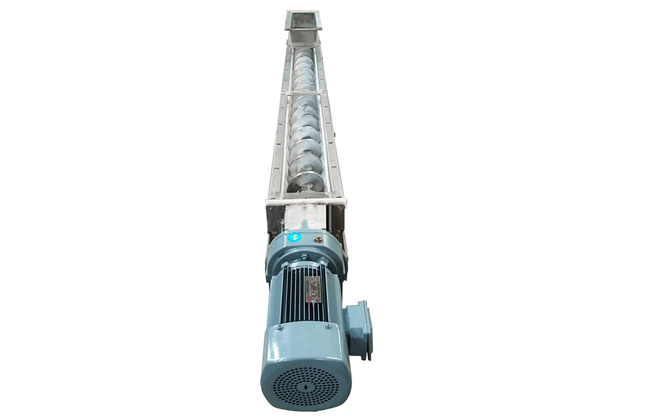

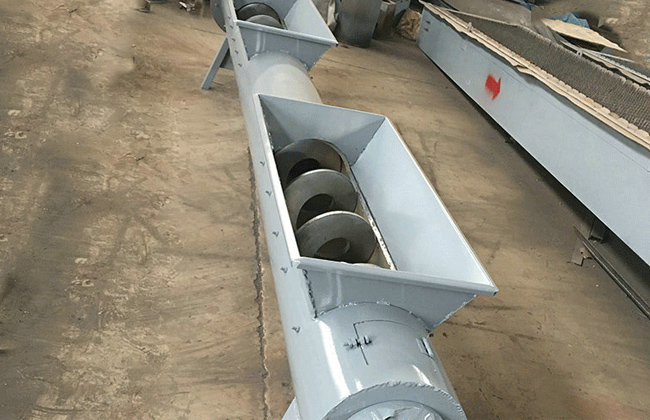

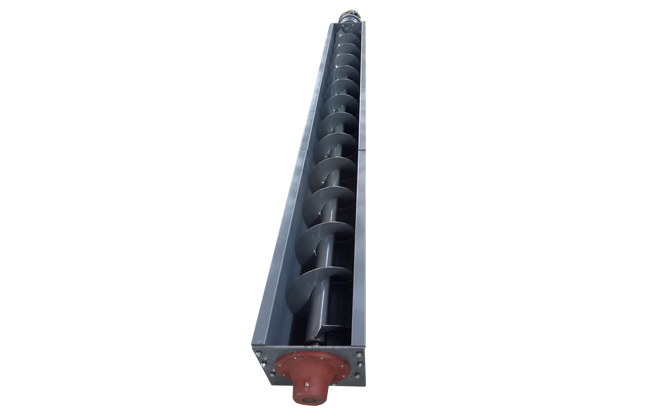

圖片展示

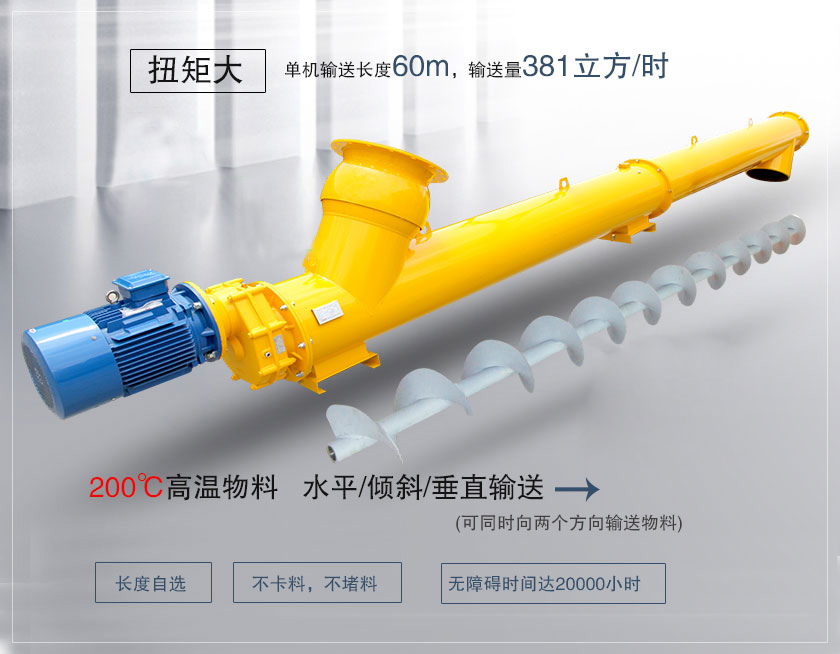

突出優勢

1.承載能力大、安全可靠，輸送量達381立方/時。

2.整機體積小、轉速高、確保快速均勻輸送，單機輸送長度為60米。

3.葉片厚度6~8mm，螺旋葉片材質：碳鋼/不銹鋼/錳鋼，適應性強、安裝維修方便、壽命長。

4.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

細節與結構

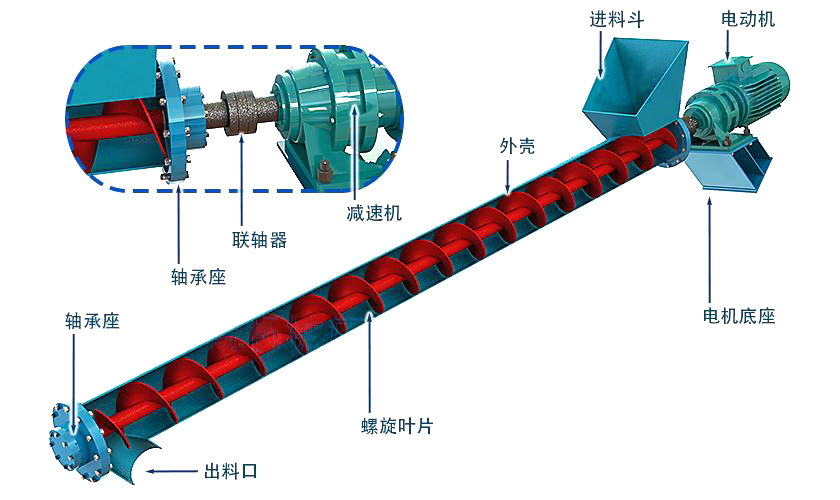

絞龍螺旋輸送機主要由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

1、驅動裝置：由電機和減速減組成，驅動電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

2、中間吊軸承：分為兩種：

①頭部軸承：止推軸承：承受由于運送物料的阻力所產生的軸向力，放在物料的前方。

②中間軸承：對開式滑動軸承，用于支撐螺旋軸。

3、螺旋軸：采用中空設計，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸?？蛇x用碳鋼或不銹鋼材質。

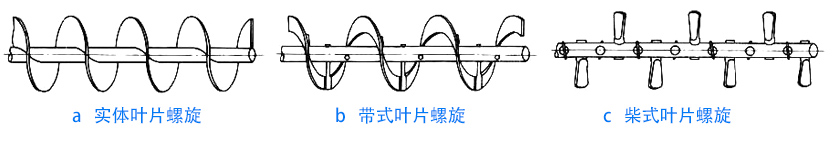

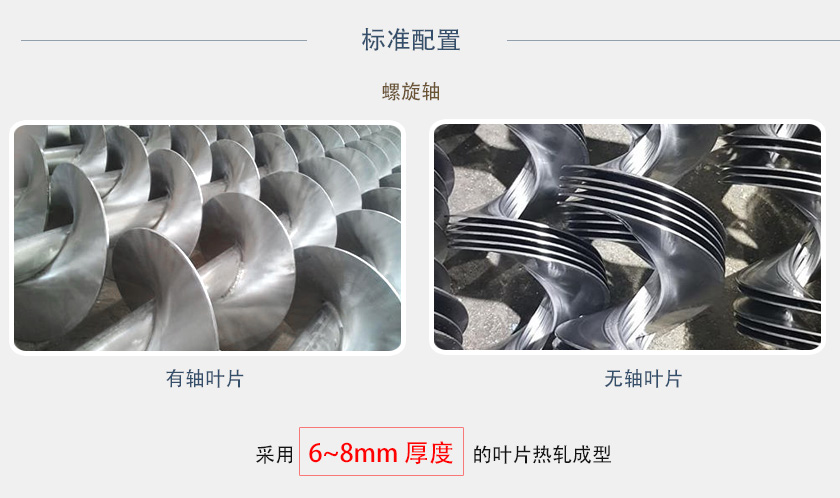

4、螺旋葉片：分為實體螺旋面、帶式螺旋面和葉片螺旋面三種形式。

5、進出料口：這個形狀上有方形和圓形兩種，不過這個也能夠由用戶自己來選定。

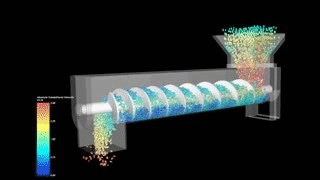

工作原理

絞龍螺旋輸送機通過螺旋葉片的旋轉運動和挖掘作用，將物料從進料端推向出料端。螺旋葉片的特殊設計使其能夠有效地挖掘和輸送粘性物料，防止物料回流和堆積。當絞龍螺旋輸送機啟動時，螺旋軸開始旋轉，螺旋葉片通過螺旋形狀和旋轉運動，將物料從進料口處刮削出來，并推送到出料口處。

絞龍螺旋輸送機型號參數

型號規格		直徑	螺距	轉速（r/min）	輸送量（m3/h）	轉速（r/min）	輸送量（m3/h）	轉速（r/min）	輸送量（m3/h）	轉速（r/min）	輸送量（m3/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

物料塊度	物料磨琢性	充填系數	K	A
粉狀	無磨琢性 半磨琢性	0.35-0.40	0.0415	75
粉狀	磨琢性	0.25-0.30	0.0565	35
小塊狀a<60mm	無磨琢性 半磨琢性	0.25-0.30	0.0537	45
小塊狀a<60mm	磨琢性	0.20-0.25	0.0645	25

行業應用

絞龍螺旋輸送機主要用于污水處理廠、垃圾回收廠、沙料場、水洗砂生產線、燃煤鍋爐等場合輸送適宜輸送粉狀、顆粒狀、小塊狀物料，如水泥、粉煤灰、污泥、垃圾、淤泥、化肥、礦粉、沙子、純堿等。

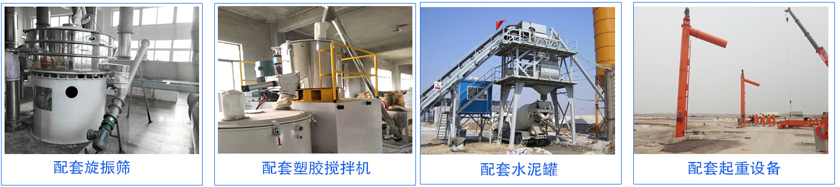

客戶案例

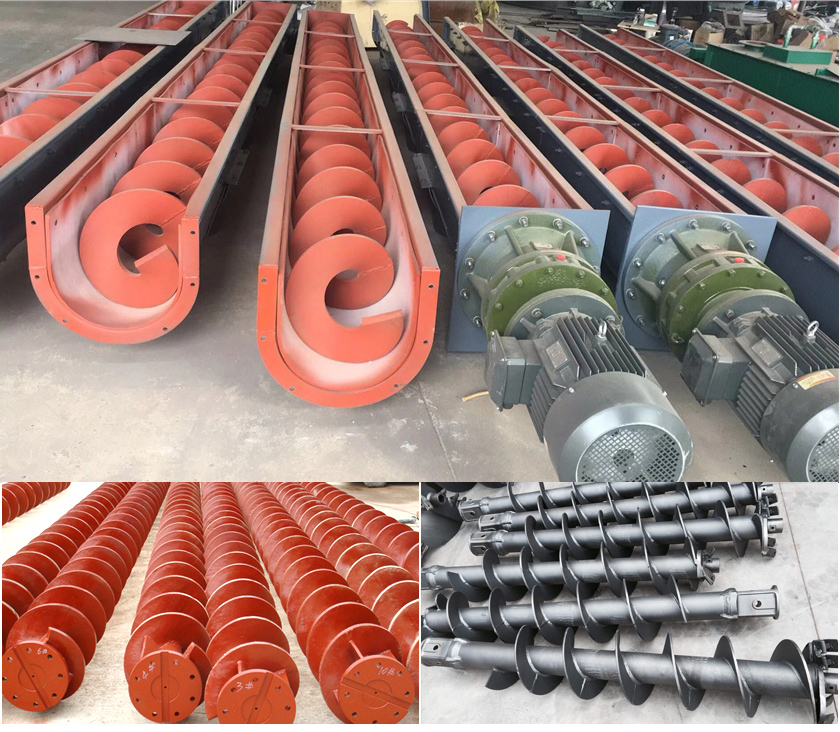

選購須知

螺旋直徑：150-1250mm

物料溫度：≤80℃，如高溫物料需要提前說明。

輸送角度：有軸絞龍螺旋輸送機傾斜角度為≤45°，無軸絞龍螺旋輸送機傾斜角度為≤30°

轉速：60、45r/min，螺旋直徑越大，轉速越低。

輸送長度：2-70米。

輸送能力：1-100噸/時（水泥），螺旋直徑越大，輸送量就越大。

設備材質：Q235、SUS304、SUS316L等。

進出料口：一般布置在設備兩端各一個，根據用戶需求定制。

布置形式

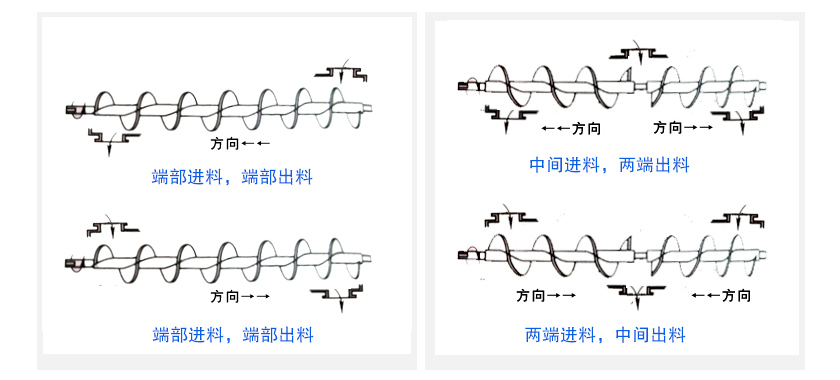

絞龍螺旋輸送機進出料口布置靈活，以下是常見的6種布置形式：

注：總體布置時候，不能使支撐底座或出料口布置在機殼接頭處的法蘭處，進料口頁不能布置在機蓋接頭處及懸掛軸上方。

1）端部進料，端部出料;

2）中間進料，兩端同時出料或兩端輪換出料;

　　

3）兩端進料，中間出料;

　

4）端部或中間進料，另一端或兩端軸向出料。
