垂直或大傾角輸送轉速：315-350轉/分占地面積小易維護
售價：3000~13000元元多買優惠，滿2臺，總價打9折 滿額立減 滿3500,減100
粉末、顆粒等非粘性物料輸送量：9-140立方/時輸送高度：2.5-15米
用戶保障：30天價保，30天質量問題包退，365天免費維護
帶料試機：攜帶物料免費試機，專人接待
極速發貨：常規型號當天發貨，定制型號7天內發貨
無憂售后：定期回訪，售后跟蹤，7*24h客服在線

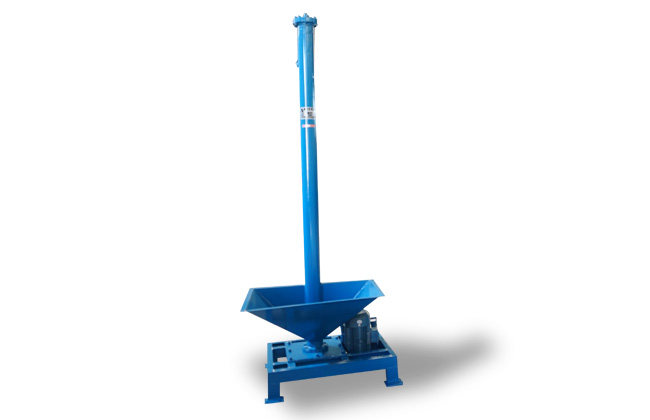

選擇類型碳鋼不銹鋼

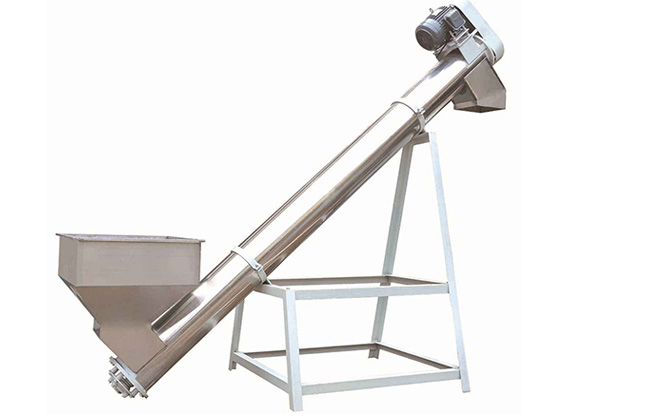

不銹鋼立式螺旋輸送機輸送飼料
不銹鋼立式螺旋輸送機輸送玉米麩

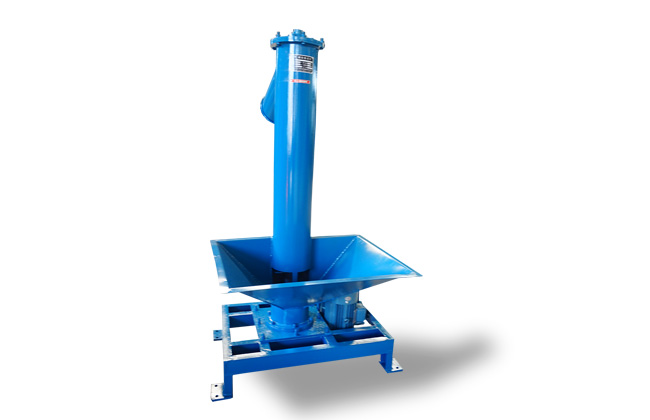

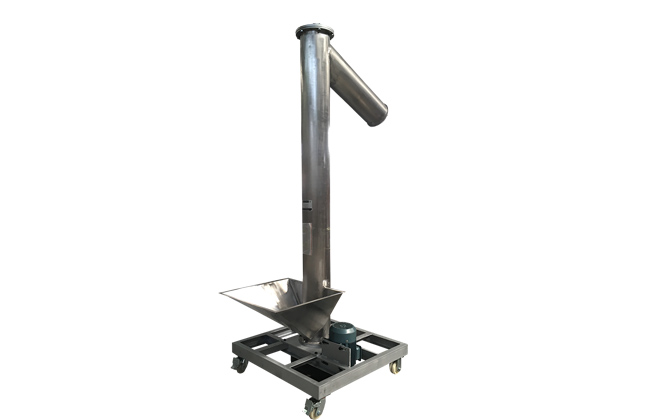

立式螺旋輸送機是為了滿足物料的輸送高度而產生的一種輸送設備，它的運動方向是向上的，能使用垂直輸送的方式連續地進行物料輸送，將不同高度上物料進行不間斷的輸送。立式螺旋輸送機結構緊奏，占地面積小，便于工藝布置，安全可靠，易于維護，運行費用低廉，有效降低輸送成本。
立式螺旋輸送機輸送原理
立式螺旋輸送機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，工作時根據雙振動電機自同步原理，由振動電機產生激振力。強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，而作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上或向下輸送作業。
| LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
| 螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
| 螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| 轉速（r/min） | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
| 輸送量QΦ=0.33（m3/h） | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
| 功率Pd 1=10m（KW） | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
| 功率Pd 1=30m（KW） | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
| 轉速（r/min） | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
| 輸送量QΦ=0.33（m3/h） | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
| 功率Pd 1=10m（KW） | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
| 功率Pd 1=30m（KW） | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
| 轉速（r/min） | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
| 輸送量QΦ=0.33（m3/h） | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
| 功率Pd 1=10m（KW） | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
| 功率Pd 1=30m（KW） | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
| 轉速（r/min） | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
| 輸送量QΦ=0.33（m3/h） | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
| 功率Pd 1=10m（KW） | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
| 功率Pd 1=30m（KW） | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |

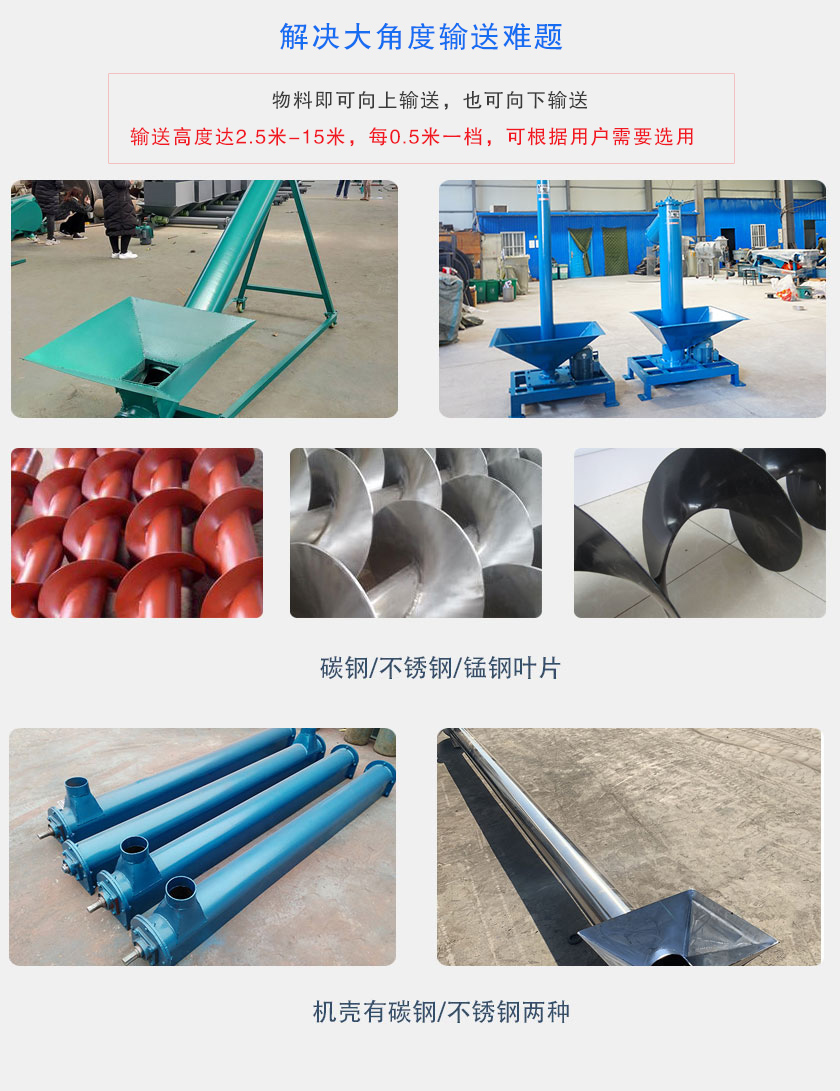

1、垂直或大傾角輸送，電機安裝在主機頭部，占地面積小，易于維護。
2、輸送量可達9-140立方/時，輸送高度在15米之間，進料口到出料口之間的距離是2.5米-15米，每0.5米一檔，可根據用戶需要選用。
3、物料即可向上輸送，也可向下輸送。
4、整機體積小、轉速高、確?？焖倬鶆蜉斔?。
5、出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。
6、由于物料在密閉的管道內進行輸送，可使輸送場所粉塵大大減少，減少了對環境的污染。

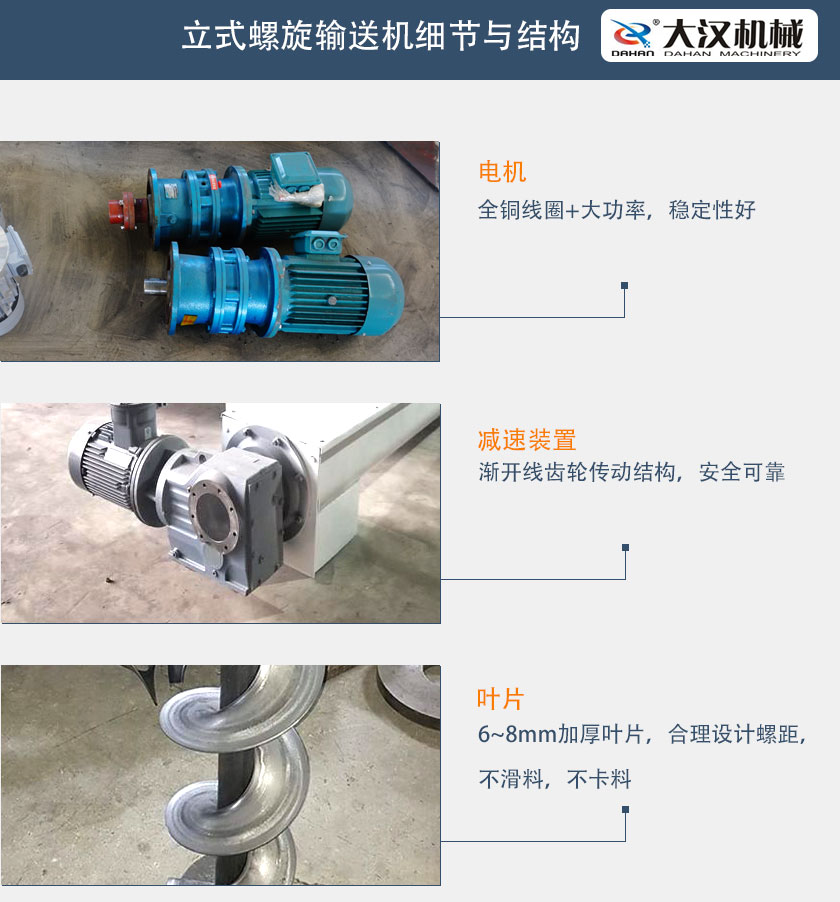

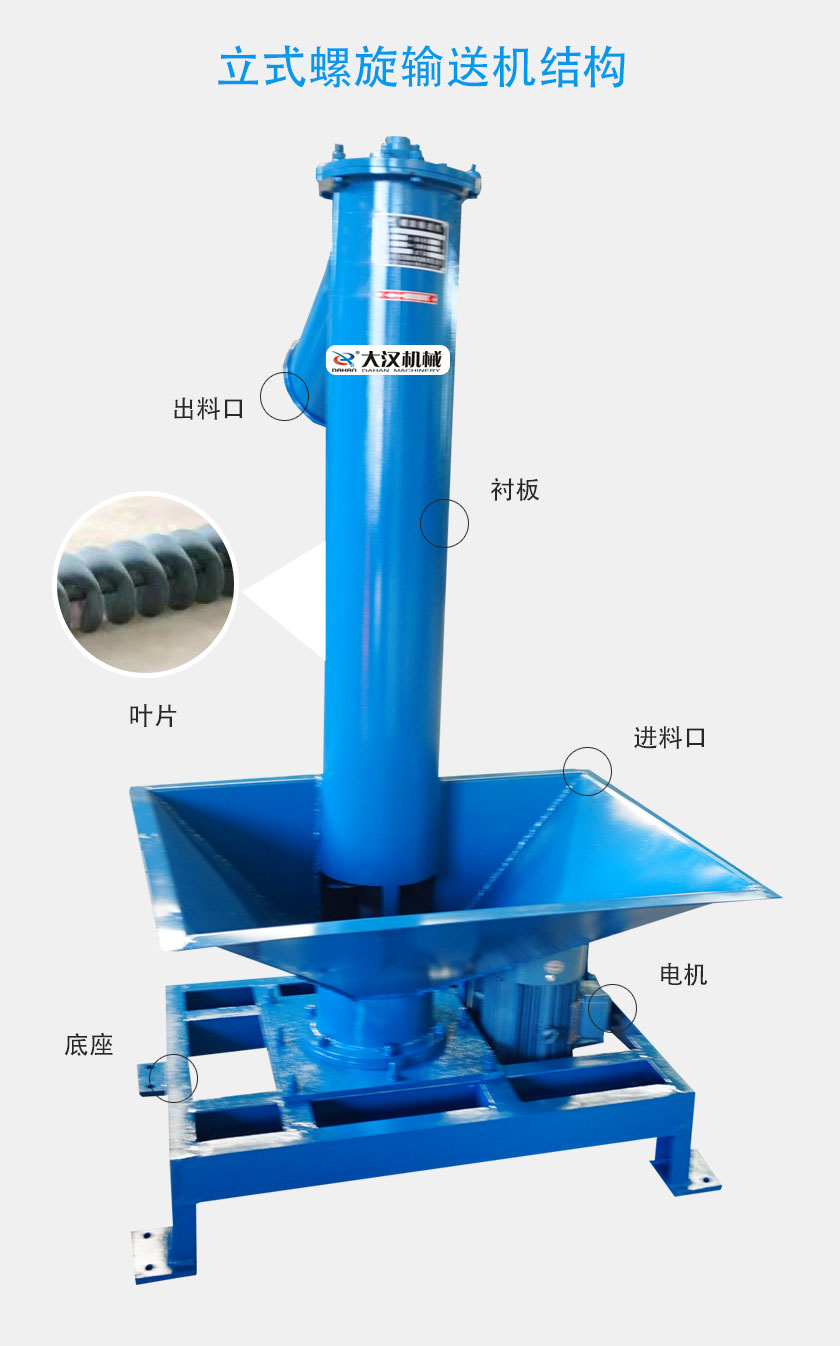

立式螺旋輸送機與水平螺旋輸送機在結構上大致相同，也是由驅動裝置(電動機、減速器、聯軸節)、螺旋、軸承、料槽、進料口、出料口等幾部分組成。

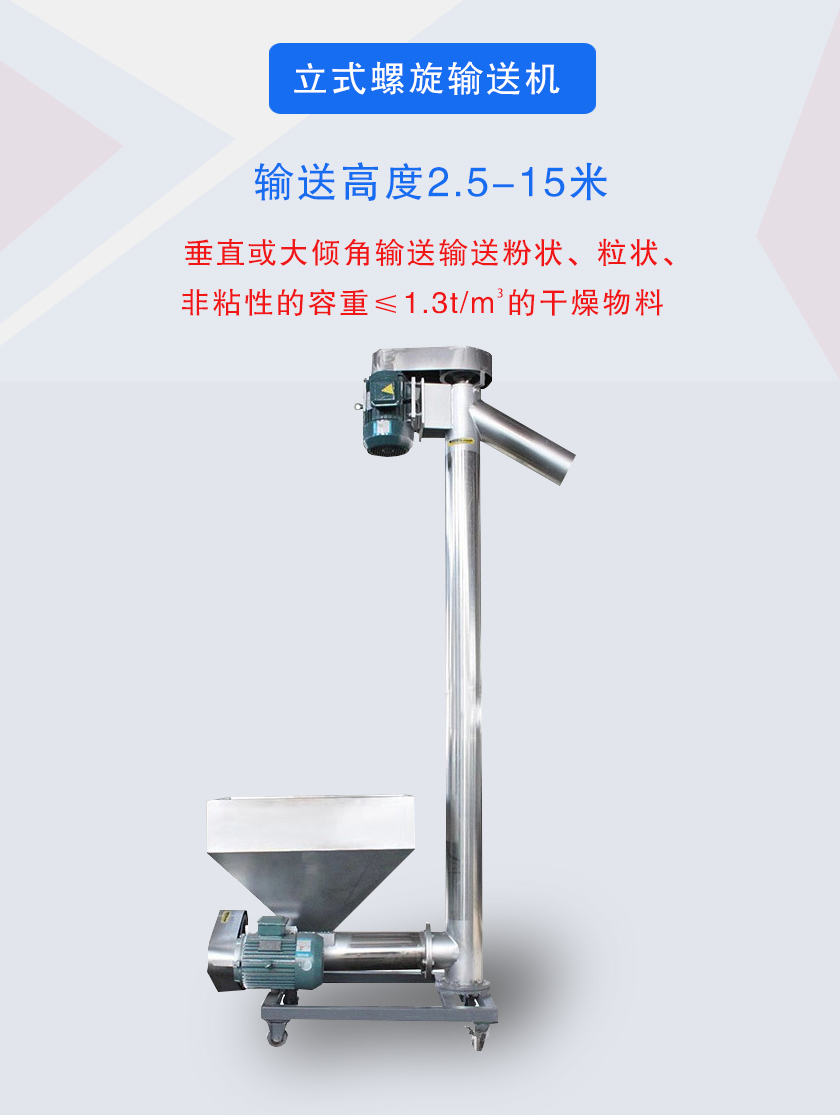

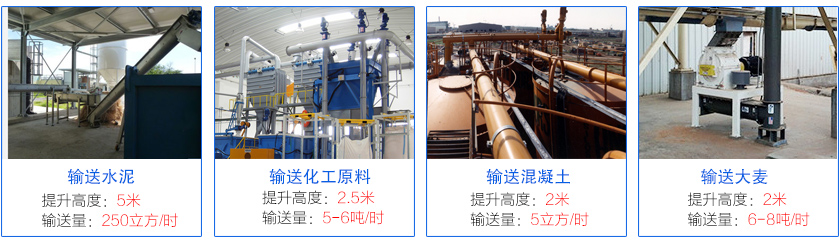

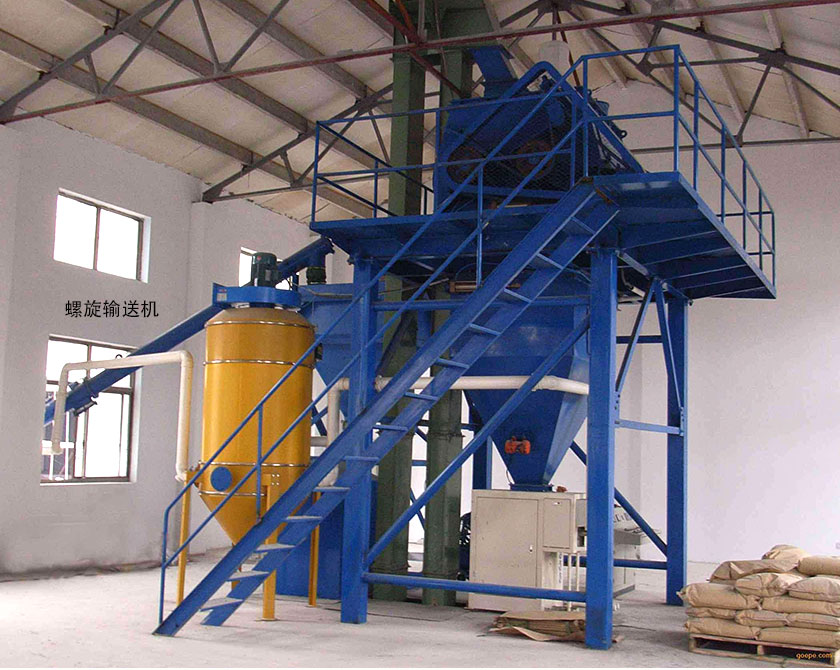

廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。用于垂直或大傾斜角輸送粉狀、粒狀、非粘性的容重≤1.3t/m3的干燥物料，如糧食，油麩、飼料、化工原料、水泥等。物料溫度一般不能超過80℃。輸送機也可對物料進行干燥、冷卻作業。
立式螺旋輸送機可按下面的經驗公式進行計算Q=8.007·D·3n(m³/h)式中：Q=輸送量（m³/h）;D=螺旋直徑;n=螺旋轉速（r/min）.
立式螺旋輸送機的電機功率按下面的經驗公式進行計算N=0.015258856Q·r·H(KW)式中：N=電機功率;Q=輸送量(m³/h);r=物料容重（t/m³）；H=進料口到出料口之間的距離.
長度組合：立式螺旋輸送機高度（訂貨高度）,是指進料口到出料口之間的距離，從2.5米起到15米止0.5米一檔，用戶可以根據需要選用。
驅動裝置：立式螺旋輸送機采用上驅動形式。電機安裝在主機的頭部，動力經皮帶傳送到主軸上，從而帶動螺旋運轉。
200型和250型設置單驅動形式，配置電機功率15kw；315型設置單驅動他雙驅動兩種形式。當電機功率小于或等于15kw式，采用單驅動形式，當電機功率大于15kw時，則采用雙驅動形式。強迫進料裝置令配驅動裝置在地面安裝，應由生產廠統一設計，用戶自行設計的，由用戶自行負責。
