垂直提升機是一種連續性比較強的提升物料設備，只能針對礦山、冶金、機械、建材、化工、橡膠、醫藥、電力、糧食、食品行業的顆粒狀、塊狀、粉狀的固體物料，不能針對有包裝或者面積比較大的物品，是很多廠家最需要最常用的提升設備。

垂直提升機種類

垂直提升機可分為螺旋式、振動式、料斗式三種：

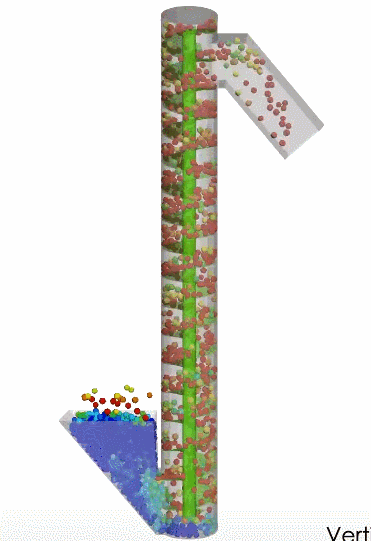

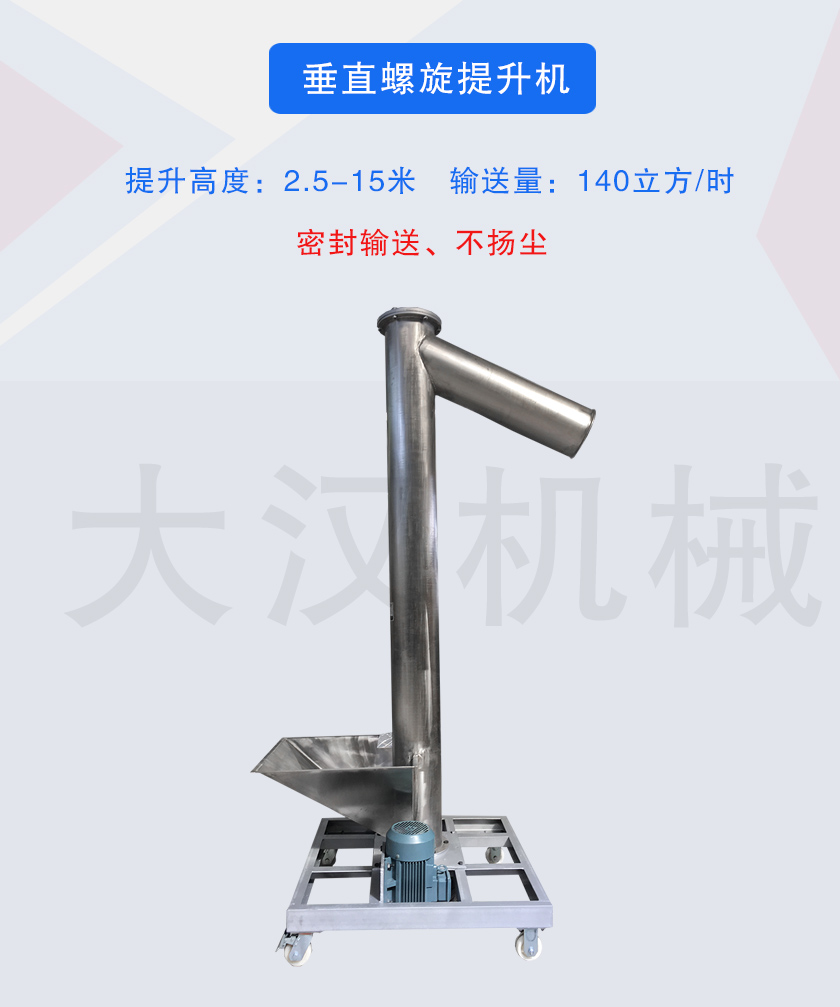

1、螺旋垂直提升機是利用螺旋葉片推動物料直上直下提升物料的設備，垂直提升高度可達2.5-15米，輸送量可達140立方/時。

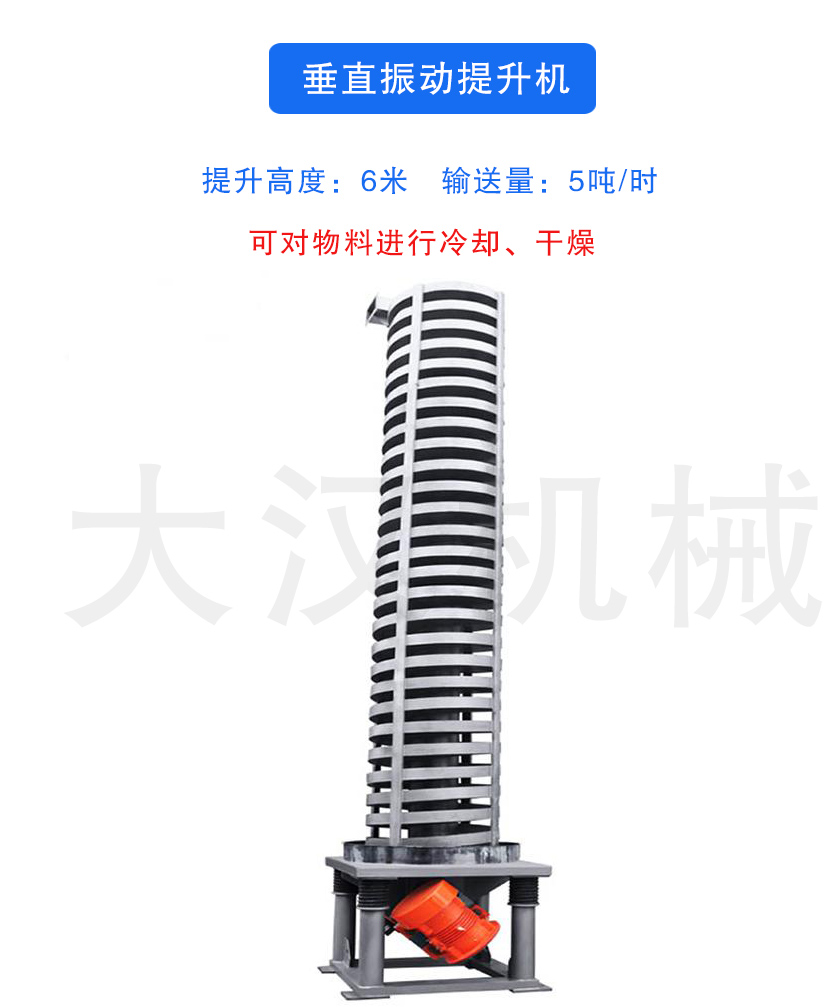

2、振動式提升機也可以叫做垂直振動提升機，利用激振器來振動托板推送物料，有冷卻、干燥的作用，提升高度可達6米，提升量在5噸/時左右。

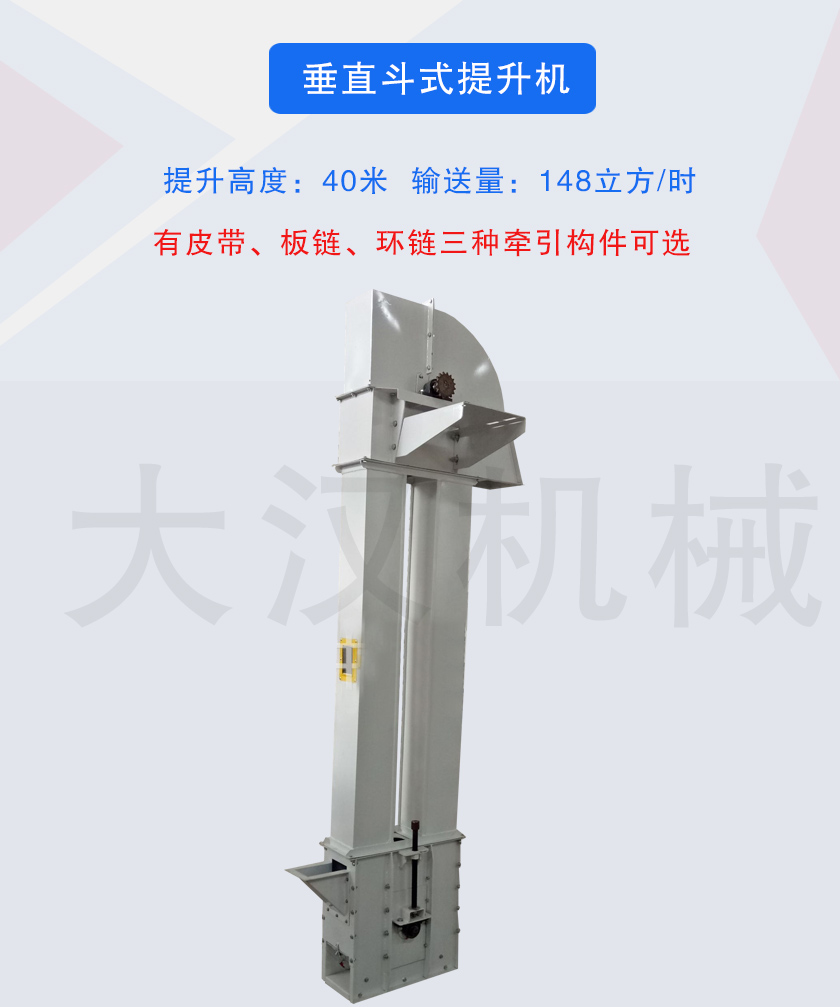

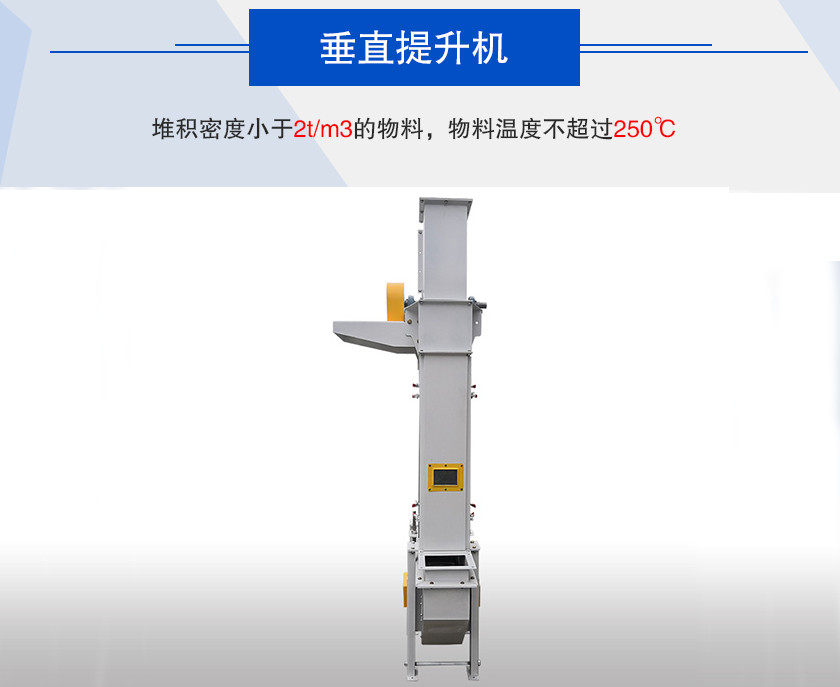

3、料斗提升機即垂直斗式提升機，電機帶動鏈條、皮帶、環鏈上面的料口進行提升，可根據提升機量不同定做不同大小的料斗，滿足提升需求。提升高度為5-40米，提升量可達148立方/時。

應用行業

垂直提升機適用于較干的散狀物料垂直輸送，如礦石、煤炭、焦炭、水泥等，可廣泛地應用于建材、化工、煤炭、電力、港口運輸?shù)刃袠I(yè)的物料輸送作業。

現場視頻

垂直提升機視頻——提升銅屑

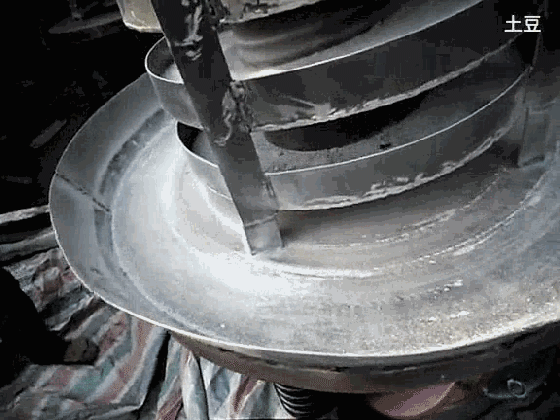

垂直螺旋輸送機提升飼料

垂直振動提升機提升塑料顆粒

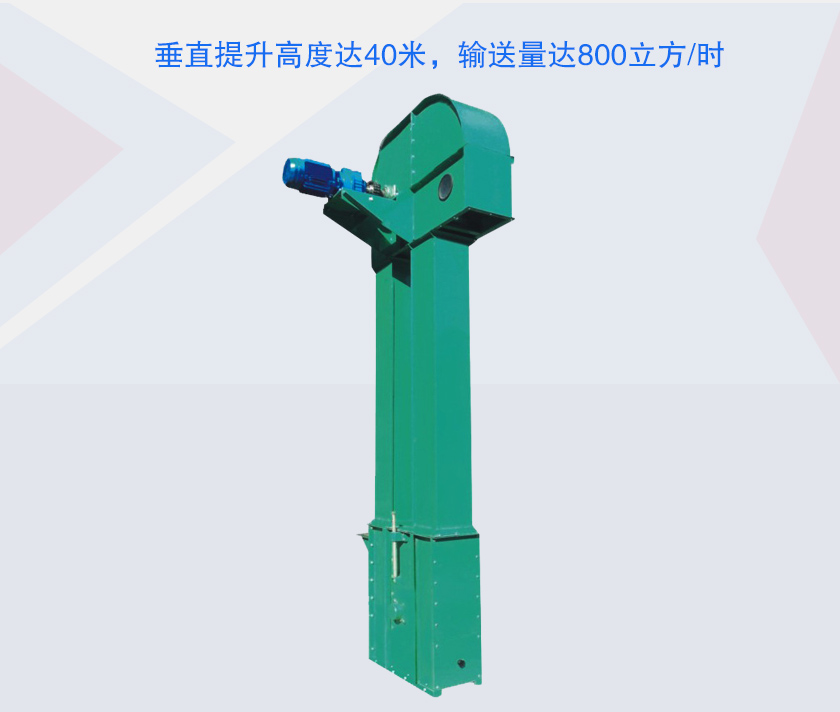

突出優勢

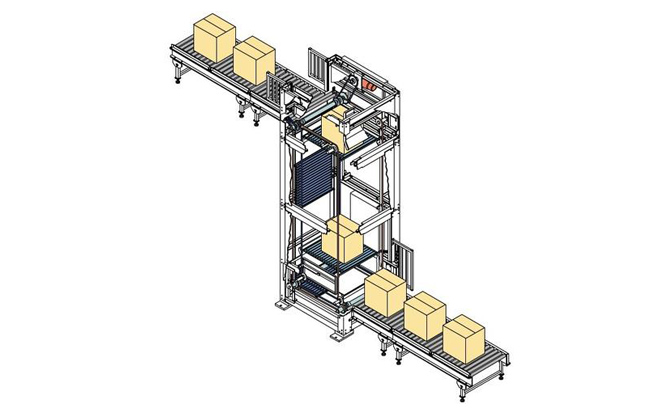

1、垂直提升機工作時擱板的回程不占用工作節拍，輸送效率高，且不受輸送高速的影響。

2、只能輸送件貨，且物料有最小尺寸的限制。

3、承載范圍大，可達2000Kg。

4、與出入口輸送設備配套使用，使輸送過程實現完全自動化，避免了人工操作帶來的不穩定性。

5、結構緊湊，占地面積小。

6、安全可靠，易于維護，運行費用低廉，有效降低輸送成本。

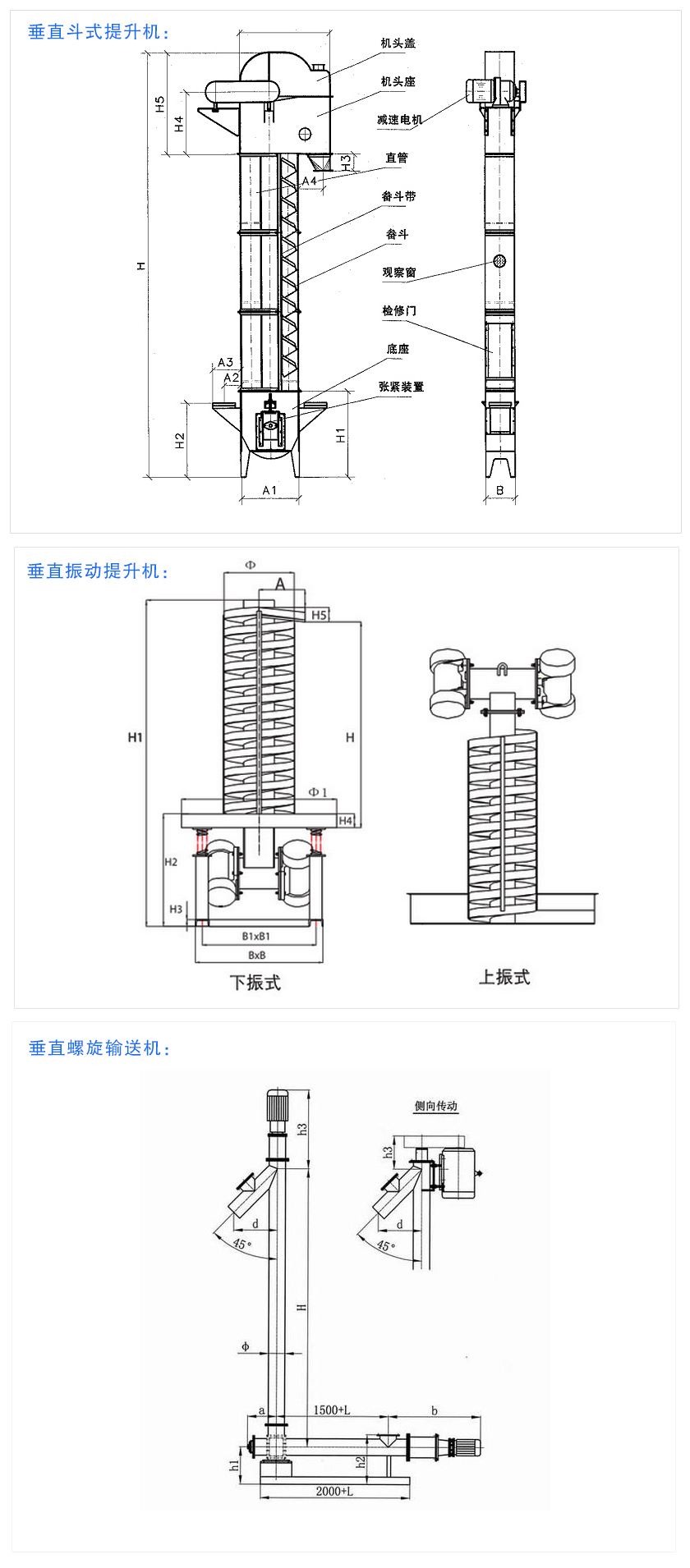

細節與結構

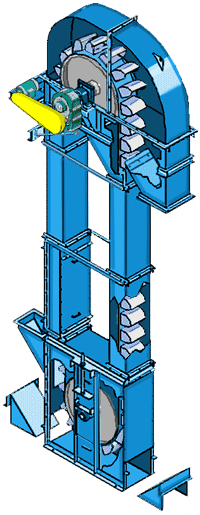

垂直提升機主要由料斗、牽引帶(或鏈)、驅動裝置機殼和進、卸料口組成。

工作原理

垂直提升機驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

技術參數

垂直提升機型號

型號	給料粒度mm	料斗			提升高度m	提升能力   (立方米/h)	電動機功率  提升機重量
		斗距mm	寬度MM	容量L
TB250	90	200	250	3	5-40	25	按具體的垂直斗式提升機訂貨總圖核計確定
TB315	100	200	315	6		46
TB400	110	250	400	12		75
TB500	130	320	500	25		95
TB630	150	400	630	50		148
注：表中輸送能力是按填充系數ψ-0.8計算得出的，僅供參考。 立即咨詢

垂直螺旋輸送機型號

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

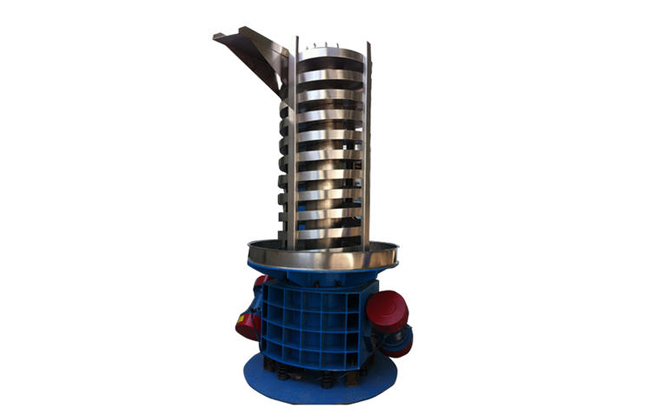

垂直振動提升機型號

型號	輸送量 (t/h)	輸送槽直徑 (mm)	輸送寬度 (mm)	輸送高度 (m)	振次 (min)	雙振幅 (mm)	電動功率 (kw)	重量 (kg)
DZC300	～1.0	300	77	≤2.0	960	6～7	2×0.4	680
DZC500	～2.0	500	140	≤3.0		6～8	2×0.75	1010
DZC550	～3.0	550	152	≤3.5		6～8	2×1.5	1190
DZC600	～3.0	600	163	≤4.0		6～7	2×1.5	13210
DZC800	～4.0	800	224	≤4.5		6～8	2×2.2	1590
DZC850	～4.0	850	224	≤5.0		6～9	2×2.2	1750
DZC900	～3.5	900	185	≤6.0		6～9	2×3.0	2100
